Как снять переднюю панель на стиральной машине бош?

Диагностика

Большинство современных моделей стиральных машин Bosch, например серий Maxx 5-6-7, оснащены системой самодиагностики, что значительно упрощает определение неисправностей. Для того чтобы установить характер поломки, не обязательно обращаться в сервисный центр, достаточно совершить несколько манипуляций, и ваша машинка сама «расскажет», в чем проблема. Итак, приступим к выполнению сервисного теста:

  1. Закройте люк, переместите переключатель программ в положение «Выкл.».
  2. Выдержите паузу в 2-3 секунды, переставьте переключатель на «Отжим» (по часовой стрелке).
  3. Когда светодиод «Старт» замигает, нажмите и удерживайте кнопку «Обороты режима». Проследите за «Старт» – он должен начать мигать снова.
  4. Переведите переключатель на «Слив» (по часовой стрелке).
  5. Отпустите «Обороты режима» (вы ведь не забыли об удержании этой позиции?).
  6. Далее поставьте переключатель в положение, соответствующее проверке какого-либо узла стиральной машины (3 – двигатель, 4 – сливной насос, 5 – трубчатый электронагреватель (ТЭН), 8 – клапан залива воды основной стирки, 14, 15 – быстрый автоматический тест). Ниже представлена схема переключателя и расположения цифр, которые соответствуют положению его ручки.

Перед вами схематичное изображение переключателя и расшифровка положений его ручки

Некоторые модели различаются нумерацией команд: например, в стиральной машинке Bosch Logixx 8 двигатель проверяется на 4-й позиции (кстати, в этой стиральной машине можно провести быструю диагностику, установив переключатель на цифру 3). Когда тест будет завершен, на дисплее высветится код ошибки, расшифровать который поможет инструкция. В более старых моделях без дисплея ошибку можно будет распознать по свечению светодиодов, после чего можно будет приступать к ремонту стиральной машины Bosch.

На фото – панель управления стиральной машины Bosch Logixx 8; диагностика поломок в ней производится по принципу Bosch Maxx, несколько отличается только нумерация команд

Владельцам старшего поколения моделей несколько сложнее – определять поломку придется, исходя из ее симптомов.

Признаки неисправностей и их причины

Устройства более ранних лет выпуска, к примеру Bosch WFT 2830 или Bosch WFF 1201, не могут самостоятельно диагностировать неполадки, поэтому делать это придется пользователю, опираясь на их характерные признаки:

  • вода набирается медленно или не набирается совсем. Это происходит из-за скопления мусора во входном фильтре, неисправности заливного клапана. Виновником поломки может быть и датчик уровня воды – прессостат;
  • вода плохо сливается. Проблема чаще всего кроется в засорении сливного фильтра, выходе из строя сливного насоса или прессостата;
  • вода не нагревается. Практически всегда в этом виноват ТЭН. Нагревательный элемент сгорает по двум причинам – естественный износ или образование накипи. Иногда нагрев отсутствует из-за неполадок в управляющей плате или неисправности температурного датчика;
  • не крутится барабан. Посредством ременной передачи передается крутящий момент от двигателя к барабану. Если ремень слетел или разорвался, барабан не придет в движение. Более серьезный вариант – поломка двигателя;
  • сильный шум во время отжима. Причина обычно кроется в разрушении подшипников.

На фото Bosch Maxx 4 WFC 2060 – модель, оснащенная функцией самодиагностики

Любая из перечисленных неполадок может быть вызвана выходом из строя модуля управления (электронного контроллера). К сожалению, починить самостоятельно данный узел очень сложно, лучше и не пытаться. Обратитесь в сервис, оказывающий услугу ремонта стиральных машин Bosch на дому. Специалисты перепаяют плату или заменят ее на новую.

Подготовка к ремонтным работам

Первое, что нужно сделать перед проведением работ по устранению неисправности – подготовить необходимый инструмент. Для замены подшипников на машине Bosch Maxx 5, Bosch Maxx 4 или другой серии потребуются:

набор крестовых и шлицевых отверток,

комплект торцевых головок,

плоскогубцы,

  • острогубцы,
  • молоток,

долото,

  • резиновая киянка,
  • WD-40,

силиконовый герметик.

Также потребуется таз или другая емкость для слива оставшейся в стиральной машине воды и сухие тряпки.

Помимо инструмента, необходимо приобрести запасные детали. Сервисные центры Bosch продают специальные ремонтные комплекты, куда входят подшипники и сальники, а также специальная смазка для подшипников. Чтобы не ошибиться при выборе, нужно назвать продавцам марку стиральной машины и модель, только так они смогут максимально точно подобрать нужный набор запчастей. Помимо сервисных центров, приобрести детали для замены можно в специализированном магазине или через Интернет.

Если стиральная машина прослужила много лет, то рекомендуется сначала разобрать ее, осмотреть комплектующие и только потом направляться в магазин. Возможно, помимо подшипников необходимо провести замену других узлов. Лучше сделать это сразу, чтобы через некоторое время снова не разбирать машину для замены той или иной детали.

Перед тем, как приступить к разбору стиральной машины, необходимо отключить ее от сети, отсоединить от канализации и водопровода и переместить на просторное место, чтобы ничто не мешало проведению ремонта. Рядом нужно поставить один-два стола, чтобы складывать на них снятые детали.

В процессе разбора стиральной машины Bosch рекомендуется фотографировать каждый шаг, чтобы не возникло проблем при сборке. В первую очередь это касается проводки. При неправильном подключении может произойти короткое замыкание и выгорание контактов, что приведет к дополнительному дорогостоящему ремонту, а в худшем случае – к покупке новой техники.

})

Причины и признаки выхода подшипников из строя

Если машина Bosch стала значительно шуметь во время работы, слышен стук, скрежет, которые усиливаются при отжиме, это говорит о необходимости замены подшипников. В ходе работы сальник, закрывающий эти узлы, со временем изнашивается, сквозь него в посадочное гнездо подшипников начинает попадать вода. Она вымывает смазку подшипника, в результате возникает повышенное трение и подшипник деформируется.

Чтобы окончательно убедиться в поставленном диагнозе, нужно открыть люк машины, отогнуть манжету и провернуть вручную барабан или пошатать его. Будет заметен существенный люфт.

Для самостоятельной замены подшипников и сальников необходимо собрать инструмент и приобрести запасные детали, а также подготовить стиральную машину Bosch к проведению ремонта.

Пошаговая инструкция

Выкрутить закисший фильтр стиральной машины иногда очень сложно.

Необходимо действовать осторожно, не прилагать слишком больших усилий, чтобы не сломать детали машины.

Кроме того, надо убедиться, что вращение производится в нужную сторону — против часовой стрелки. Для решения вопроса можно воспользоваться несколькими методами.

При помощи инструмента

Один из самых простых вариантов — попробовать захватить ручку фильтра пассатижами и отвернуть ее

Здесь необходима осторожность, так как усилие достаточно велико

Не рассчитав, можно сломать ручку узла. Действовать надо не торопясь, враскачку, поворачивая пробку в обе стороны и понемногу увеличивая амплитуду.

Если фильтр удается повернуть на четверть оборота, но дальше он не идет, не следует прилагать силу. Лучше попробовать другой способ.

Демонтаж сливного насоса

Если обычным способом открутить крышку не удается, можно попробовать выполнить демонтаж всего насоса. Как правило, он крепится к корпусу машинки двумя винтами, но производителей очень много, поэтому возможны любые варианты.

Добраться до узла с обратной стороны намного сложнее. Потребуется частичная разборка корпуса машинки. Для того, чтобы определить расположение устройства, надо заглянуть внутрь корпуса.

Самый простой способ — наклонить машину и заглянуть со стороны днища. Иногда его нет вообще, или он легко снимается. Тогда можно опереть корпус на стену или иной прочный предмет и разобрать насос снизу.

Другой вариант — развернуть машину, снять заднюю стенку и разобрать насос сзади. Этот способ несколько хуже, та как придется тянуться к детали через всю толщину машины, которая заполнена другими деталями.

Однако, вопрос вполне решаемый. Главное — обзавестись нужными инструментами и обеспечить себе максимальное удобство работы.

Внутренности машинки следует хорошо осветить, действовать аккуратно, стараясь не повредить пластиковый бак машины.

Отклонение машинки и постукивание по фильтровальному узлу

Один из действенных способов — аккуратно опереть машинку на стену под углом примерно 45° и постучать по фильтру чем-нибудь мягким.

Проще всего использовать собственный кулак. От сотрясения мусор и твердые частицы могут отвалиться от крышки фильтра. После этой процедуры нередко удается открутить фильтр без особых затруднений.

Иногда с первого раза ничего не получается. Можно попробовать повторить процедуру несколько раз, если заметны какие-либо положительные изменения.

Главное — не перестараться, и не вбить крышку еще сильнее. Тогда останется единственный вариант — полностью выломать проблемный узел и заменить его новым.

Выламывание

Иногда возникают ситуации, когда никакие способы не помогают. Например, крышка фильтра сломалась сразу (или во время предыдущих попыток), или при откручивании повреждены детали корпуса, патрубки и прочие элементы.

При возникновении таких ситуаций остается прибегнуть к последнему, самому кардинальному способу — выломать фильтр, чтобы избавиться от дефектного узла и заменить его новым.

Для выполнения работ машинку кладут на бок и начинают действовать со стороны днища. Откручивают крепежные винты. Если это сделать не удается, их высверливают или аккуратно срезают.

Некоторые мастера разрушают пластиковый корпус с внутренней стороны, понемногу отламывают от него кусочки пластика. Через некоторое время фильтр с насосом удастся отсоединить от корпуса машинки.

Сразу же надо отвинтить и отсоединить насос — он в порядке, еще послужит. Осторожнее с клеммами, они хрупкие и могут быть повреждены! Удаляются остатки корпуса с винтами, отжимаются пружинные хомуты и отсоединяются патрубки.

Необходимо запомнить, какой из резиновых патрубков куда ведет, так как для неподготовленного человека они все одинаковые.

Отмачивание «стакана»

Часто удается полностью отсоединить фильтр с насосом, но крышка так и не откручивается.

В подобных ситуациях можно попробовать отсоединить фильтр от насоса, очистить его изнутри и отмочить корпус в тазу или ведре.

Взять теплую воду, растворить в ней жидкое мыло или стиральный порошок и выдержать корпус в течение нескольких часов. Жировые наслоения, грязь отмокнут и отстанут от внутренней поверхности крышки. Теперь можно еще раз попробовать отвинтить ее обычным способом.

Замена «улитки»

Насос стиральной машины (помпа или «улитка») рано или поздно выходит из строя. Кроме того, при удалении закисшего фильтра легко повредить и насос, что потребует замены всего узла.

Процедура несложная, если старый фильтр и насос уже отсоединены и отключены. Главная проблема — найти подходящие элементы на замену.

Тогда все действия будут заключаться в последовательной установке фильтра и насоса на штатные места в корпусе машинки.

Как разобрать стиральную машину бош вертикальной загрузки

Стиральные машины с вертикальной загрузкой люди покупают гораздо реже, чем с фронтальной – это факт.

  • Стесненность узлов машинки создает трудности при разборке
  • Повышенная вибрация на отжиме
  • На некоторых машинах нет возможности отрегулировать по уровню задние ножки
  • Коррозия верхней крышки от влаги
  • Самопроизвольное открытие створок барабана при разбалансировке
  • Узкая и глубокая, и идеально вписывается в ограниченные места ванны, в кладовки или на кухню
  • Не нужно нагибаться для закладки белья
  • Возможность прервать программу и доложить белье
  • Безопасность от детей. Расположение панели управления.

Особенности и нюансы для самостоятельного ремонта вертикалок:

Устройство содержит те же элементы (прессостат, клапан забора воды, барабан, бак, плата управления, насос и так далее). Ось барабана конструктивно выполнена на двух подшипниках, на баке иногда расположен датчик само позиционирования (фиксация барабана створками вверх).

Демонтаж узлов покажем на примере Электролюкс:

После удаления двух боковушек появился доступ к винтам демонтажа передней панели.Откручиваем их.

Пример – Хотпойнт Аристон ARTL 1047.

Многие «умельцы» грешат, что во всем виноват модуль управления.А нет!

Достаточно открутить два болта с тыльной стороны и извлечь панель упавления.

Вот эта самая треснутая ручка и является виновницей.Воспользуйтесь металическим кольцом (штекер от антенны для примера).

Сжимая платиковую ручку, кольцопредотвратит проскакивание программ.

Взорванный верх вертикалки Индезит, Аристон:

Бытует мнение, что две опоры барабана вместо одной – это хорошо.

Это не так, и в случае с «вертикалкой» это просто вынужденное инженерное решение. Ресурс работы подшипников барабана не увеличивается ни на минуту.

Если винты тяжело откручиваются, нагреть их паяльной лампой.

Использовать специальную смазку для сальников – Литол-24, ЦИАТИМ-221, ШРУС-4М и др.

На «Канди», чтоб поменять подшипники, нужно разобрать всю машину до винтика! А чего стоит дикая теснота в недрах «вертикалок». Порой приходится делать все буквально на ощупь.

Как правильно разобрать стиралку с фронтальной загрузкой

Как разобрать стиральную машину «Самсунг», «Аристон», «Бош» и прочих производителей, с фронтальным типом загрузки белья? Для всех этих марок есть общие правила. Снимать комплектующие нужно в таком порядке:

Верхняя крышка

Чтобы снять крышку, нужно освободить ее от всех винтов, крепящихся к верхней части задней панели. Для этого воспользуйтесь отверткой. Дальше достаточно надавить на люк с лицевой стороны и поднять его вверх.

Снимаем верхнюю крышку стиральной машины с фронтальной загрузкой

Лоток для моющих средств

После того как вы выдвинете контейнер до упора, найдите кнопку, расположенную в центре. Нажмите ее и потяните ванночку к себе и вверх. Емкость должна легко сняться с креплений.

Вынимаем контейнер для моющих средств из стиральной машины с фронтальной загрузкой

Панель управления

Удерживают пластину два винта:

  • Нижний – под лотком для порошка.
  • Верхний – параллельно первому.

Обращаться с этим элементом нужно предельно аккуратно. После того как вы ее снимете, положите панель на верх стиралки.

Демонтируем панель управления стиральной машины с фронтальной загрузкой

Сервисная панель

Если вы не знаете, как разобрать барабан стиральной машины, начать потребуется с демонтажа сервисной панели. Она снимается не только для обслуживания техники, но и удаления мелких предметов, которые во время стирки случайно попадают в бак. Удерживают ее три специальные защелки. Сначала нажмите на две боковые, затем на среднюю.

Фронтальная стенка

Первым снимается резиновый хомут. Он располагается на дверце загрузки. Чтобы процесс выполнялся проще, подтолкните удерживающую его пружину. Манжеты люка для стиральных машин снимаются по окружности. Для этого используйте отвертку и плоскогубцы. Если вам мешает люк, его можно демонтировать, устранив несколько болтиков.

Снимаем панель с передней стенки стиральной машинки с фронтальной загрузкой

Противовесы

Перед тем как разобрать стиральную машину Bosch, ознакомьтесь со схемой расположения противовесов. В разных моделях они могут находиться как спереди, так и сзади корпуса. Благодаря этим составляющим при отжиме или в процессе стирки, гасятся вибрации. Длинные саморезы, которыми закреплены противовесы нужно просто открутить.

Снимаем противовесы стиральной машинки с фронтальной загрузкой

ТЭН

Как разобрать стиральную машину «Индезит», чтобы снять нагревательный элемент? Прежде всего, снимите фиксирующую гайку. Затем потребуется с усилием надавить на шпильку. Если вручную она не поддается, легонько постучите по ее поверхности молотком. ТЭНы для стиральных машин снимаются достаточно быстро и просто. Для этого нужно подцепить деталь плоской отверткой.

Извлекаем ТЭН стиральной машины с фронтальной загрузкой

Бак

Перед тем как разобрать бак стиральной машины, потребуется:

  • Демонтировать ремень привода, закрепленный на шкиве барабана и двигателе.
  • Устранить все имеющиеся проводки.
  • Отсоединить фиксирующие элементы.
  • Скрутить пружины амортизаторов.

После того как снят бак, его можно раскрутить. Прежде всего, выкручивается болт, фиксирующий шкив. Затем можно вдавить вал в бак, и убрать хомут. Теперь составляющую можно разделить надвое.

Отсоединяем провода от двигателя стиральной машинки с фронтальной загрузкой

Задняя панель

Чтобы отсоединить от машинки заднюю стенку, достаточно открутить все болты фиксации. Их может быть достаточно много, в зависимости от модели стиралки.

Снимаем заднюю панель со стиральной машинки с фронтальной загрузкой

Заканчиваем всё снятием бака

Если все описанные выше действия выполнены, можно завершать работы снятием бака. Для этого достаточно лишь открутить амортизаторы и противовесы, а затем попробовать вытянуть бак из корпуса. Если он спокойно извлекся, можете поздравить себя: вы справились с разборкой стиральной машины Бош своими руками!

Итак, мы описали процесс разборки стиральной машины Bosch. Конечно же, качественную технику нежелательно ремонтировать своими руками, предпочтительнее доверить выполнение всей работы мастеру, но знать, как поступить в крайнем случае, все же стоит.

Помните, что все действия, описанные здесь, вы выполняете только на свой страх и риск. Никто не несет ответственности за возможные повреждения при отклонении от инструкции. Мы надеемся, что наш материал был полезен для вас.

Как разобрать агрегат самостоятельно: пошаговая инструкция

Чтобы правильно разобрать стиральную машину Samsung, рекомендуем соблюдать следующую очередность действий. Начинать процесс нужно со снятия верхней крышки, для чего нужно взять отвертку и открутить два самореза, расположенных сзади машинки. Затем аккуратно сдвиньте крышку немного вперед и снимите ее с корпуса. Если вам нужно осмотреть шкив и ременной привод мотора, просто потяните противовес на себя.


Стиральную машину начинают разбирать с верхней крышки

Следующий шаг – демонтаж лотка для моющих средств. Откройте контейнер, надавите на блокировочный фиксатор и потяните отсек на себя так, как вынимаете его для чистки. Немного сложнее снять манжету – резиновый уплотнитель барабана. Помогая себе отверткой, аккуратно отсоедините фиксационное кольцо и снимите его с манжеты. Выполняйте процедуру не спеша, чтобы случайно не повредить резину. Далее заверните резиновую деталь внутрь барабана.

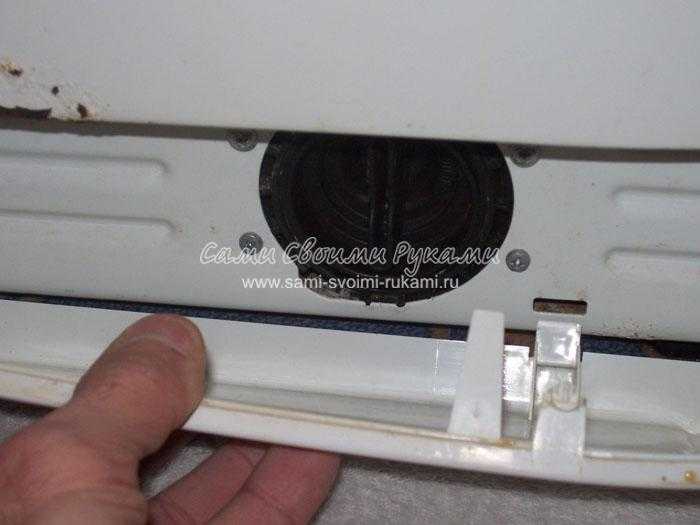

Снять нижнюю панель, под которой находится сливной шланг и фильтр, несложно. В машинках Samsung деталь фиксируется на защелках, поэтому ее нужно просто отсоединить от корпуса. В результате становится доступен сливной насос. Чтобы его достать, потребуется снять хомуты с помощью плоскогубцев и открутить несколько винтов фигурной отверткой.

Дальше переходите к приборной панели, под которой размещен электронный блок управления. Чтобы снять деталь, нужно выкрутить саморезы, расположенные в нише дозатора для моющих средств и с противоположной стороны панели. Затем отстегните защелки и отделите блок управления от корпуса машинки. Деталь можно оставить висеть на проводах или же положить на верхнюю часть агрегата, но лучше все же отключить ее от проводов и убрать в сторону.


Панель управления можно оставить при разборке в висячем положении

После вышеуказанных манипуляций принимайтесь за демонтаж фасадной поверхности. Как снять переднюю панель стиральной машины Samsung? Для этого достаточно выкрутить крепления и легким движением отделить панель от корпуса.

Чтобы снять заднюю панель, открутите сзади 4 болта и уберите деталь в сторону. Теперь нужно отсоединить все шланги, которые прикреплены к баку агрегата: заливной и сливной, а также трубки, ведущие к прессостату и отсеку для моющих средств. Воспользуйтесь отверткой, чтобы предварительно снять хомуты.

Дальше следует заняться трубчатым электронагревателем (ТЭНом): демонтировать или просто отсоединить от проводов. Обычно нагревательный элемент находится в нижней части бака под барабаном. Если нужна замена ТЭНа, выкрутите гайки и полностью достаньте его из гнезда. На данном этапе также отсоедините провода от мотора. Контактов достаточно много, поэтому нужно сфотографировать или записать последовательность соединений, чтобы ничего не перепутать при сборке.


Чтобы демонтировать ТЭН полностью, необходимо открутить крепеж посредине и аккуратно потянуть нагреватель на себя

Также нужно снять противовесы, которые находятся сверху и снизу бака. Открутите болты подходящим по размеру ключом и отложите грузы подальше.

Теперь переходите к более сложному процессу – выемке бака. Данную работу лучше выполнять не одному, а с помощником. Для начала открутите болты, которыми амортизаторы крепятся к баку, и отсоедините их. Вместе с ассистентом медленно и аккуратно снимите деталь с пружин и извлеките наружу. Дальше нужно отделить от бака двигатель. Сначала отсоедините приводной ремень, затем выкрутите болты, удерживающие мотор, и снимите его. В завершение демонтируйте шкив.


Так выглядит разобранный бак стиральной машины

Для замены подшипников в барабане необходимо разобрать бак. Задача усложниться, если деталь окажется неразборной. В таком случае придется распилить его, выполнить ремонт подшипников, герметизировать стыки и склеить части между собой или же соединить их при помощи болтов и гаек.

В стиральных машинах с разборным баком, например, в модели Samsung Diamond на 6 кг, выполнить замену гораздо проще: две половины бака могут скрепляться стяжными болтами или защелками, которые нужно просто рассоединить. Затем можно достать барабан, на котором находятся подшипники. Чтобы демонтировать подшипниковый узел, аккуратно выбейте металлические кольца при помощи молотка и долота.

Снимая детали одну за другой, вы сможете без труда разобрать стиральную машину и добраться до узлов, требующих ремонта. Собирать технику нужно в обратном порядке, не пропуская ни одного из указанных этапов.

Правила разборки стиралки Bosch

При выполнении разбора нужно выполнять тот порядок действий, который соответствует типу загрузки прибора. Алгоритм будет отличаться, но не существенно.

С горизонтальной загрузкой

Пошаговый алгоритм разбора стиральной машины Бош с фронтальной загрузкой:

  1. Снять верхнюю крышку. Для этого необходимо выкрутить 2 болта, располагающиеся на задней стенке прибора. Крышку приподнимают вверх, после чего проталкивают вперед.
  2. Отвернуть крепежные винты, которые фиксируют панель управления, снять ее. Чтобы демонтировать модуль управления, нужно открыть защелки. Сначала две верхних и две нижних (по правой стороне панели), затем три центральных, а после одну нижнюю и одну верхнюю слева.
  3. Под крышкой располагается прессостат, его демонтируют.
  4. Снимают порошкоприемник. Для его извлечения нужно нажать на специальный язычок.
  5. Снимают переднюю панель корпуса: отворачивают верхний крепежный винт, освобождают хомут и выталкивают манжету, скручивают нижние винты. Фронтальная стенка снята.
  6. После демонтажа передней стенки, можно увидеть траверсы, их скручивают. Затем отсоединяют провода сетевого фильтра.
  7. Откручивают клапан подачи воды, который располагается на задней стенке.
  8. Освобождают крепежи бака, скручивают мотор и противовесы.
  9. Снимают ТЭН. Чаще всего он фиксируется одним болтом. Если ТЭН идет туго, его извлекают раскачивающими движениями.
  10. Отсоединяют температурный датчик.
  11. Снимают бак вместе с амортизаторами. Если требуется его разбор, то разъединяют клипсы, которые крепят две половины. Затем демонтируют шкив, выбивают сальник и подшипники.
  12. В последнюю очередь можно снять помпу. Ее отсоединяют от наливного шланга (от патрубка барабана она была отсоединена ранее, при его снятии), снимают крепежи и достают со дна корпуса.

После того, как все элементы стиральной машины будут разобраны, можно приступать к ремонту. Как снять верхнюю крышку, читайте здесь.

Как разобрать стиральную машину Бош, подскажет видео:

С вертикальной

Шаги по разбору стиральной машины Бош с вертикальной загрузкой существенно не отличаются. Изменяется только порядок их выполнения:

  • сначала снимают панель управления, которая располагается на верхней крышке, а не на передней стенке — она крепится с помощью защелок;
  • аккуратно отсоединяют провода, выкручивают винты, фиксирующие плату управления;
  • отсоединяют наливной клапан, предварительно сняв с него шланг;
  • следующим этапом становится снятие верхней и боковых панелей;
  • затем отсоединяют хомут от барабана.

Дальнейшие действия осуществляются по плану, представленному для машинки с фронтальной загрузкой.

Порядок действий

Последовательность действий будет отличаться, в зависимости от того, какая загрузка у стиральной машинки: фронтальная или вертикальная. Ознакомиться со всеми нюансами нужно до начала выполнения работ.

Со стиралки Бош с вертикальной загрузкой

Приборная панель у стиральных машинок Бош расположена на верхней крышке, поэтому прежде чем демонтировать ее, нужно скрутить контроллер.

Порядок действий:

  1. Обеспечить доступ к прибору. Для этого его лучше отодвинуть от стены.
  2. С помощью крестовой отвертки скрутить саморезы, которые фиксируют панель управления.
  3. Снять ее, приподняв вверх и продвинув вперед. Совершать резкие движения нельзя. Под управляющим блоком находится много проводов, повреждение которых приведет к нарушению работы стиральной машинки.
  4. После снятия модуля можно визуализировать винты, которые фиксируют крышку. Их скручивают.
  5. Убирают винты в сторону, снимают крышку.

В целом, процесс не представляет сложности. Главное, не прикладывать чрезмерную силу. Если крышка сдвигается с трудом, ее нужно снимать в раскачку. Хотя пластик стиральных машинок Бош прочный, даже он может сломаться при неаккуратном обращении.

С фронтальной

Процесс снятия крышки со стиральной машины Bosch состоит из следующих шагов:

  1. Развернуть прибор так, чтобы было удобно скручивать болты, которые располагаются на задней стенке.
  2. Найти винты и с помощью крестовой отвертки выкрутить их. Верхняя крышка стиральной машины Бош фиксируется на двух болтах небольшого размера. Отложить их в сторону, чтобы не потерять.
  3. Встать сзади машинки, лицом к ней.
  4. Приподнять крышку и потянуть ее на себя. Действовать нужно медленно, продолжая движение до тех пор, пока она не окажется в руках.

Иногда крышка прилегает к корпусу очень плотно, поэтому приподнять ее проблематично. В этом случае следует встать перед стиральной машинкой с той части, где располагается люк, упереться в крышку руками и протолкнуть ее вперед. Это поможет привести деталь корпуса в движение.

Не следует пытаться поддеть крышку отверткой, ножом или другим острым предметом. Такие действия приведут к появлению царапин и даже к образованию сколов.

Почему створки загрузочного люка самопроизвольно открываются при работе?

Это может происходить по причине дисбаланса в барабане машинки. Такая неисправность машины может привести к серьезным последствиям.

Открывшиеся створки будут соприкасаться с ТЭНом, а это приведет к поломке последнего. Произойдет блокировка барабана и он может получить повреждения. При повреждении бака и барабана может потребоваться полная их замена.

Но это, конечно, крайний случай. Если вышел из строя только нагревательный элемент, то его можно без труда заменить на новый. Процесс замены этого элемента выполняется таким же образом, как и у фронтальных машин.

Также могут прийти в негодность и подшипники. Замена подшипников в машинках с вертикальной загрузкой немного отличается от того же процесса у стиральных машин с фронтальной загрузкой.

Как отремонтировать электронный блок?

Если гарантийный срок истек, то ремонтировать плату управления придется за свой счет. Можно попытаться справиться своими силами, либо обратиться за помощью к специалисту. Второму варианту следует отдать предпочтение, если поломка серьезная, а знаний в особенностях устройства электроники нет.

Разборка бытового прибора

Плата управления в стиральной машине Бош находится под крышкой прибора. Производитель поместил ее в верхней части для того, чтобы она не была залита водой и не подвергалась избыточной вибрации.

Для получения доступа к модулю нужно выполнить следующие действия:

  1. Отключить питание, выдернув вилку из розетки.
  2. Перекрыть кран подачи воды.
  3. Отвинтить верхнюю крышку, которая крепится на 2 саморезах. Чтобы получить к ним доступ, нужно отодвинуть машинку от стены.
  4. Извлечь емкость для стирального порошка.
  5. Скрутить винты, удерживающие панель управления. После этого можно получить доступ к плате.

Некоторые мастера для удобного и безопасного извлечения платы укладывают машинку на бок, на сторону порошкоприемника. Однако делать это не обязательно, можно снять модуль с прибора, находящегося в вертикальном положении.

Снятие и диагностика

Плата соединена с основными узлами стиральной машинки проводами. Чтобы в процессе обратной установки не перепутать место расположения клемм, лучше сфотографировать их правильное соединение. Затем нужно отсоединить фишки с проводами, открутить 4 болта, удерживающие модуль, и извлечь его.

Для начала плату внимательно осматривают, проверяют, не нарушена ли целостность проводов. Визуально можно выявить окисленные участки, зоны нагара, механические повреждения.

Если таковые есть, их зачищают. Затем можно переходить к сложной диагностике.

В нее входит проверка таких элементов, как:

  • конденсаторы;
  • резисторы первого и второго порядка;
  • реле;
  • диоды.

Для диагностики рабочих частей платы понадобится мультиметр. Реже вздутый конденсатор или нарушенную пайку удается обнаружить в ходе стандартного осмотра.

Особенности устранения неисправностей

Приступая к ремонту платы управления стиральной машины Бош, хорошо иметь перед глазами ее схему. Она отличается, в зависимости от модели прибора.

Особенности устранения неисправностей:

  1. Если какие-то элементы отпаялись, их соединение с платой восстанавливают.
  2. Вздутые конденсаторы меняют. Они отвечают за стабилизацию напряжения, поэтому часто выходят из строя при значительных скачках электроэнергии.
  3. Прозванивают мультиметром резисторы. Если имеются отклонения от нормы, их меняют.
  4. Если из строя вышел триггер, то осуществляют перепайку его контактов.
  5. На тиристорном блоке напряжение не должно превышать отметку в 12 Вольт. Если значения выше, элемент нуждается в замене.

Иногда все составляющие платы исправны, но стиральная машинка не работает корректно. В таких случаях требуется перезагрузка программного обеспечения. Для получения доступа понадобится адаптер-программатор, средняя стоимость которого составляет 3000 рублей.

Проверка модуля управления стиральной машины Бош — в видео:

Как заменить деталь?

Платы управления стиральной машины Бош продаются в интернет-маркетах и в узкоспециализированных магазинах. Стоимость деталей широко варьируется. Цена зависит от сложности устройства конкретной модели. Минимальная стоимость комплектующей – около 3000 рублей. Максимальная цена составляет – 10 500 рублей.

После покупки новой платы, ее необходимо установить в стиральную машину. Сделать это несложно. Достаточно выполнить описанные выше действия по разбору техники и по снятию модуля управления в обратном порядке.

В этот момент могут пригодиться фотографии, сделанные на этапе извлечения клемм с проводами. Если неправильно подключить их, можно нарушить работоспособность не только платы, но и той смежной детали.

Проверка работоспособности

Чтобы проверить корректность работы нового или отремонтированного модуля, необходимо подключить машинку ко всем коммуникациям.

Затем следует запустить цикл стирки, не загружая в прибор белье. Рекомендуемые для проверки параметры:

  • программа – хлопок;
  • отжим – 1000 оборотов в минуту;
  • температура воды – 40 или 60 градусов.

Если машинка работает исправно, можно эксплуатировать ее в прежнем режиме.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Услуга всем хозяйкам
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
