Основные признаки, когда необходимо менять щётки

Точный ответ, что щётки пора менять, даёт диагностика машины. Но вызывать мастера ради проверки удобно не всем. По опыту ремонта, сервис-инженеры «РемБытТех» подготовили перечень признаков, которые могут сигнализировать о необходимости замены электрощёток.

Проблемы с вращением барабана. Барабан еле крутится, и машинка не может набрать обороты на отжиме. Или стиралка вообще не вращает барабан, сразу сливая воду после набора. Либо, бывает, что барабан чуть покрутится в начале стирки, после чего машинка прекращает стирку и выдаёт ошибку.
Нестабильная работа двигателя. При полной загрузке на стирке или при отжиме машина теряет обороты.
Шум и искрение щёток. Оно заметно по запаху металла или горящей изоляции, также в темноте видно свечение внизу стиралки, как от бенгальских огней.

Описанные признаки могут завершаться прерыванием программы и показом кода ошибки. Код высвечивается на дисплее (если он есть) или мигают индикаторы. Наиболее часто, об износе щёток сигнализирует ошибка двигателя, таходатчика или отжима.

Убираем верхнюю крышку

Верх корпуса выполняет защитную функцию, прикрывая внутреннюю часть машины от попадания влаги и пыли, а также от механических повреждений. Крышка фиксируется на задней стенке двумя болтами с крестообразной резьбой на шляпках. Открутите их с помощью отвертки, и отложите в сторону. Будьте внимательны, не потеряйте мелкие детали, чтобы не пришлось отдельно искать подходящие по размерам заменители.

Для выполнения следующего шага необходимо подойти к задней части изделия, взяться руками за крышку, и потянуть ее на себя в горизонтальной плоскости. Не пытайтесь приподнять деталь вверх до того, как сдвинете пластину с места на несколько сантиметров. Ее перемещение по вертикали невозможно ввиду особенностей конструкции крепления.

Разбираем стиральную машину

Для замены щеток электрического двигателя стиральной машины надо подготовиться к предстоящим работам, изучив инструкцию и схему расположения основных узлов. Все операции должны производиться предельно аккуратно. Выполняя разборку, старайтесь хорошо запомнить расположение и способ крепления затрагиваемых узлов.

Совет мастера! Новичку полезно будет сфотографировать внутреннее устройство вскрытой машины, чтобы точно знать, что и где должно находиться после сборки.

Необходимые инструменты

Чтобы добраться до мотора и произвести замену щеток, вам понадобятся:

набор отверток;
гаечные ключи;
плоскогубцы;
наждачная бумага.

Предварительная разборка

Все ремонтные работы с бытовым электрическим оборудованием должны производиться при его полном отключении от сети. Первым делом выньте вилку из розетки. При подготовке к замене щеток вам потребуется:

отсоединить машину-автомат от питательного и канализационного водопроводов;
развернуть агрегат с целью достижения удобного доступа к его тыльной стороне;
снять заднюю крышку, которая обычно крепится на саморезах;
демонтировать ремень, связывающий электродвигатель с валом барабана для загрузки белья, для чего потребуется потянуть его на себя при аккуратном вращении шкива;
отсоединить мотор от схемы питания, разомкнув соответствующий разъем;
открутить болты, фиксирующие двигатель на раме, и снять его.

Надо знать. Модели различных фирм могут иметь свои конструктивные особенности. Для этого вы и изучали инструкцию изготовителя перед началом работы.

Замена щеток на стиральной машине

Работы с демонтированным двигателем лучше выполнять на столе в условиях достаточной освещенности. Порядок действий при замене щеток следующий:

положите мотор набок, чтобы получить удобный доступ к месту установки щетки;
отверните крепежные болты;
извлеките щетку из гнезда, запомнив направление заточки наконечника;
повторите перечисленные операции с другой щеткой;
осмотрите стержни (если нет видимых повреждений, а длина графита превышает 1,5 см, то причина отказа заключается не в них);
проверьте состояние коллектора двигателя, зачистив наждачной бумагой все неровности;
установите новые щетки, закрепив их в нужном положении штатными болтами.

Не забудьте! Скос щеток должен обеспечивать максимальную площадь их контакта с коллектором. Если это не так, надо развернуть их на 180 градусов.

Завершение работы

Установка двигателя на место производится в обратной последовательности. Для этого надо:

поставить мотор на раму, закрепив его болтами за монтажные отверстия;
подключить питательный кабель;
натянуть ремень, слегка поворачивая валы двигателя и барабана;
поставить на место заднюю крышку;
восстановить подключение водопровода, канализации и вставить вилку в розетку.

Любой произведенный ремонт должен заканчиваться пусковыми испытаниями. Они будут заключаться в первоначальном пуске стиральной машины в работу на одном из щадящих режимов. При этом следует убедиться в ее исправности и прислушаться к шуму мотора. Щеткам потребуется некоторое время на притирку поверхностей по форме коллектора. В такой ситуации возможно некоторое увеличение громкости работы без особенно резких звуков и повышения вибрации агрегата.

Совет! Несколько первых стирок после замены щеток не рекомендуется до предела нагружать барабан, чтобы избежать срабатывания аварийной защиты.

Если вы неуверены в своих способностях правильно определить причину поломки и заменить щетки на электродвигателе вашей стиральной машины, то воспользуйтесь услугами сервисной службы. Подобная работа выполняется достаточно быстро и оплачивается по минимальным расценкам. Скорее всего, зная марку вашей машины, мастер приедет с необходимыми запасными частями, и вам не придется самостоятельно искать их, обзванивая или объезжая магазины.

Такой вид ремонта как замена электро-щеток в электродвигателе стиральной машины, относится к средней сложности. Для ремонта понадобиться небольшой набор инструментов: отвертка плоская и крестовая, пассатижи, трубка ключ на 8 или 10, наждачная бумага (нулевка), ветошь и спирт. Прежде чем приступить к замене щеток, необходимо точно убедиться в их поломке или изношенности, а так же разобраться для чего они служат и где находятся.

Схема замены

При смене щеток электромотора стиралки основные трудности связаны с определенными работами. Во-первых, это разборка двигателя старых моделей. В них нельзя заменить детали, не снимая часть конструкции. При обратной сборке мотора люди без опыта часто путают подсоединение проводов. В итоге двигатель перегорает и его нужно полностью менять.

Во-вторых, это правильный монтаж щеток. Детали нужно устанавливать правильной стороной, то есть срезом к коллектору. И обязательно проверить расстояние. При неправильном закреплении контактного элемента, мотор не будет работать на полную мощность и даже может перегореть. В результате техника долго искрит и шумит. Порой это приводит к его возгоранию.

В-третьих, это регулировка мотора для натяжения ремня. При ремонте двигателя обязательно надо обеспечивать нужное натяжение ремня привода. Иначе он соскочит со шкива в процессе стирки.

В-четвертых, это пайка контактов. В отдельных моделях стиралок щетки припаиваются к держателям. И конечно, здесь нужны соответствующие знания.

Ниже мы рассмотрим стандартную схему замены щеток электродвигателя стиральной машины.

Разборка машинки

Перед тем как приступить к работе технику необходимо обесточить. Часто мотор установлен в нижней части немного справа. Это если посмотреть на агрегат сзади. Для получения к нему доступа нужно снять эту панель. В ряде машинок сначала следует снять крышку сверху. Затем снимите ремень привода, натянутый на шкивы мотора и барабана. Проверните шкив барабана, слегка потяните ремень на себя.

Снятие мотора и проверка щеток

Во многих моделях стиралок двигатель установлен на особых держателях и закреплен при помощи болтов и винтов. Порядок работ следующий:

· Отключите шлейф питания мотора (вытащите из гнезда разъем).

})

· Открутите крепеж, и выньте двигатель.

После этого нужно проверить, стерлись ли щетки или они находятся в нормальном состоянии и не нуждаются в замене. Обычно определить этого визуально просто. Если совсем нет опыта, то сделать это сложно. А вот мастер легко определит критичный износ. Изредка щетки, обычно в устаревших моделях техники, расположены за корпусом мотора. В такой ситуации нужна проверка мультиметром.

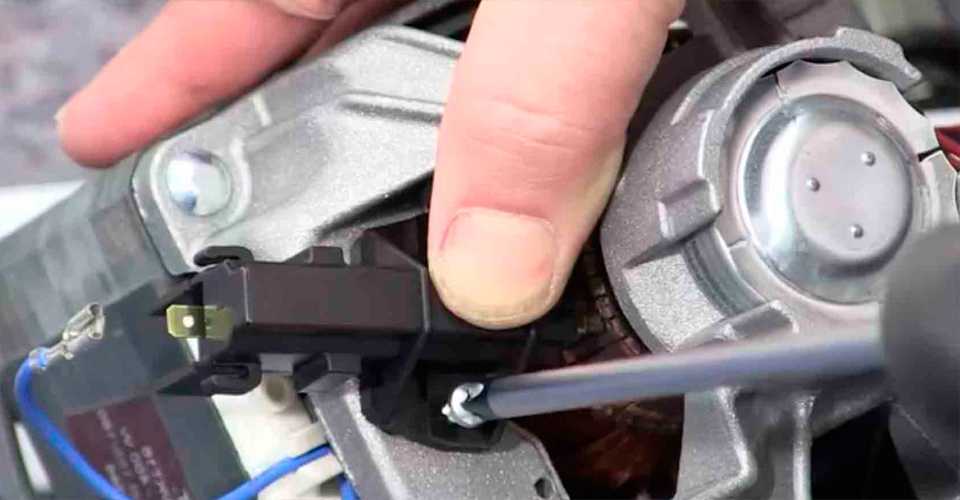

Замена щетки

Щетки установлены в особые держатели. Их контактная область сообщается с коллектором ротора, а проводная со статором. Схема замены состоит в следующем:

· Отключите провода и демонтируйте испорченные щетки. В зависимости от типа конструкции отщелкните прижимную пластинку и вытащите щетку. Или открутите держатель со щеткой, разберите его, откусив провод уголька, и извлеките его. В процессе разбора следует запомнить направление ската контактной области детали. Это поможет как надо установить новые щетки.

· Осмотрите коллектор. При сильном загрязнении нужно протереть его от пыли.

· Установите запчасть в противоположной демонтажу последовательности. Если вы отрезали уголек от держателя, следует припаять новые детали к щеткодержателям. После установки надо визуально оценить установку щеток. Конец из держателя должен выдаваться приблизительно на 10 мм. Кроме того, проверяется плотность и правильность прилегания скосов детали к коллектору.

Монтаж движка

Наступает черед возвращения мотора в агрегат:

1. Наденьте электрический мотор на выступы для крепежа и закрутите его. Проверьте устойчивость, чтобы он не шатался, не двигался.

2. Наденьте приводной ремень сначала на мотор, затем на шкив бака. Проверьте обязательно натяжение, в обратном случае он слетит уже при первом запуске мотора.

3. Подключите питание и вставьте в гнездо шлейф.

Сборка техники

Панель сзади установите обратно и прикрутите. Самой последней ставится панель сверху (если она была снята). После этого запустите тестовую стирку. Это позволит проверить работу мотора с различной нагрузкой.

Даже если все сделано грамотно, щетки притираются с коллектором на протяжении 2-3 циклов работы после замены щеток стиральной машины. Может наблюдаться искрение и шум при стирке и отжиме.

Какие бывают электродвигатели в СМА LG?

Прежде чем начать ремонт электромотора своими руками, нужно выяснить — в чем исток проблемы. Корейский бренд ЭлДжи (LG) оснастил свои последние модели инверторными двигателями, отличающимися целым набором преимуществ:

Из-за отсутствия щеток и прочих элементов, изнашивающихся вследствие трения, они гораздо надежнее — неполадки у них бывают нечасто.
Быстро набирают скорость.
Удерживают стабильность оборотов.
Их работа почти бесшумна.

Производитель так уверен в инверторных электродвигателях, что предоставляет на них десятилетнюю гарантию. В некоторых моделях гарантия на электродвигатель достигает 15 лет. Предшественники инверторных ЭД — коллекторные аналоги, которые, имея трущиеся части, более склонны к поломкам.

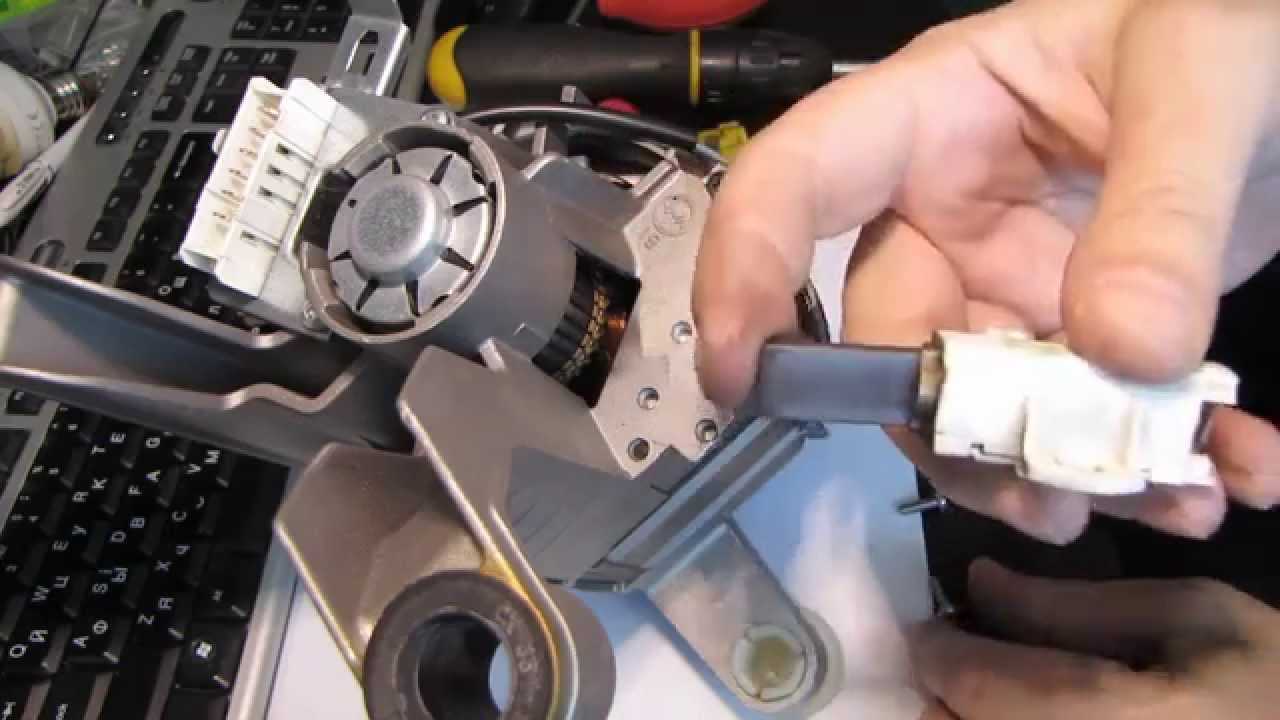

Как заменить?

После того как двигатель извлечен из корпуса стиралки, открывается доступ для детального осмотра щеток. Это две выступающие пластины, расположенные на корпусе двигателя.

Чтобы их отсоединить, в первую очередь снимают удерживающие деталь крепления (используют крестовую отвертку), после чего плоскогубцами отсоединяют провода.

Оценить изношенность деталей можно визуально. Если пластина выступает из корпуса менее чем на 1 см, ее необходимо заменить.

В зависимости от уже имеющегося опыта ремонтных работ, заменить щетки в стиралке Индезит можно двумя способами.

Полностью

Алгоритм действий:

Тряпкой смоченной спиртом протирают двигатель, фишки контактов, ламели мотора.
Используя наждачную бумагу с самой мелкой фракцией зерна («нулевку») протирают коллектор (так с поверхности удаляется графитовая крошка).
На место демонтированной ранее щетки, устанавливается новая деталь. Для этого в гнездо вставляется графитовый наконечник. Пружина сжимается и также вставляется в гнездо.

Последними подсоединяются контакты. Чтобы не ошибиться, в процессе подсоединения необходимо сверяться с ранее сделанными фото или видео.

Как заменить щетки на стиральной машине Индезит, видео-инструкция:

Частично

Чтобы заменить только изношенные пластины щеток (пружина остается старой), необходимо отсоединить пластины от корпуса двигателя, откусить кусачками пружины. На место отсоединенной детали припаивается новая пластина.

Важно соблюдать угол скоса присоединения контакта к капсуле. В противном случае велики риски появления искр во время работы двигателя

Как отремонтировать обмотку?

О проблемах с обмоткой можно догадаться по посторонним шумам и запаху гари. Двигатель теряет мощность и при этом греется. Чтобы проверить исправность обмотки, нужен мультиметр. Перед тем как разобрать двигатель стиралки, запаситесь тестером. Вам нужно поставить тестер в режим сопротивления. Замкните щупы друг с другом, чтобы убедиться в работоспособности прибора. Далее действуйте так:

Одним щупом дотроньтесь до ламели, вторым — до обмотки. Разница сопротивлений не должна превышать ½ Ом. Большее значение указывает на межвитковое замыкание.
Дотроньтесь одним щупом к ламели, вторым — к корпусу. Если обмотки в порядке, прибор выдаст значение на уровне сотен мегаом.

Если обмотки неисправны, придется менять мотор — исправить их самостоятельно не удастся, а профессиональный ремонт экономически не целесообразен. Стоимость услуги — 3 000–5 000 рублей, в зависимости от региона. Проще купить новый движок, чем вкладывать деньги в старый.

Что означает ошибка UE на стиральной машине LG

Код стиральной машине Лджи

Код данной ошибки говорит о том, что ваша машинка не смогла рационально распределить тяжесть барабана относительно оси его вращения. Не стоит путать ошибки UE и uE.

Если ошибка начинается с маленькой буквы u, то она говорит о том, что ваша стиральная машина старается устранить проблему своими силами, пробуя доливать немного воды и распределить белье в баке. Эта ошибка носит информационный характер и не требует вашего вмешательства. Ошибка, которая начинается с большой буквы U, говорит о том, что машинка, не смотря на все усилия, не справилась и просит вас о помощи.

Причиной появления ошибки UE могли служить как различные мелочи, так и более серьезные нарушения. Стоит отметить, как часто возникает эта ошибка. Если это происходит непостоянно, то, скорее всего, ничего страшного в этом нет. Но если ошибка появляется при каждом процессе стирки, вероятно, ваша машинка получила серьезную неисправность.

Самостоятельно устранить ошибку UE можно в следующих случаях

Не исключено, что вы попросту перегрузили свою машинку, или наоборот, положили слишком мало белья. В таком случае, стиральная машина никак не может произвести отжим, так как это ей не позволяет сделать система, которая контролирует распределение веса барабана. Попробуйте загрузить белье более равномерно и возможно ошибка исчезнет.
Стоит попытаться открыть машинку и переложить загруженное белье более рационально. Возможно, стиральная машина не смогла это сделать за вас.
Убедитесь в том, что ваша машинка установлена идеально ровно и не «хромает».
Проблема может заключаться и в блоке управления машинкой. Следует попробовать дать ей «отдохнуть». Отсоедините питание на несколько минут и включите заново. Этот вариант может помочь, если ошибка возникла впервые.

Возможные нарушения, подлежащие ремонту:

Симптомы появления ошибки	Возможная причина появления	Замена или ремонт	Цена за работу и расходники
Буквально при каждой стирке горит ошибка UE и стиральная машина LG не отжимает белье.	Сломался блок управления – контроллер, управляющий нормальным функционированием машинки.	Решение зависит от сложности поломки. Возможно, получиться починить блок, но может быть и придется поменять.	Ремонт – начиная от 3000, заканчивая 4000 руб. Замена – начиная от 5500, заканчивая 6500 руб.
Стиральная машинка издает сильные стуки, под ней образуются масляные пятна и, возможно сильно трясется барабан. При всем этом она не отжимает и выдает ошибку UE.	Постепенно разрушается подшипник, так как потек сальник, который должен не допускать влагу к подшипнику.	Следует заменить подшипник и сальник.	Начиная от 6000, заканчивая 7000 руб.
Ошибка появляется постоянно, в процессе полоскания, отжима или стирки. Возможно, барабан дергается.	Сломался датчик, отвечающий за контроль скорости барабана.	Следует заменить датчик.	Начиная от 3500, заканчивая 4500 руб.
Стиральная машина LG не может набрать обороты, после чего останавливается и выдает ошибку UE, все это возникает не так уж и редко.	Отслужил свой ресурс ремень привода барабана.	Следует заменить ремень.	Начиная от 2500, заканчивая 3500 руб.

Приведены цены ремонта, а также учтена стоимость расходных материалов. Итоговую стоимость можно определить после диагностики.

Если вы не справились с ошибкой UE на стиральной машине LG самостоятельно, вам следует обратиться за помощью специалистов

В ходе разговора вы сможете подобрать для себя наиболее удобное время приезда специалиста, который проведет бесплатную диагностику и осуществит качественный и быстрый ремонт.

ТОП магазинов стиральных машин и бытовой техники:

mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
holodilnik.ru – Недорогой магазин бытовой техники.
techport.ru — выгодный современный интернет магазин бытовой техники
citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
ru.aliexpress.com- запчасти для стиральных машин

Какие бывают электродвигатели в СМА LG?

Из-за отсутствия щеток и прочих элементов, изнашивающихся вследствие трения, они гораздо надежнее — неполадки у них бывают нечасто.
Быстро набирают скорость.
Удерживают стабильность оборотов.
Их работа почти бесшумна.

Разбор машинки

Чтобы разобрать устройство, его, прежде всего, стоит отключить от источника питания и перекрыть шланги. Агрегат рекомендуется поставить так, чтобы получить доступ к каждой из его частей. Все процедуры разборки машины стоит фотографировать. Это поможет правильно собрать устройство после окончания ремонта.

Демонтаж верхней крышки

Для начала нужно выкрутить нижние фиксирующие винты, которые находятся на задней стенке. Их следует слегка сдвинуть назад – на 3-4 сантиметра. Затем снять с ограничителей, откинуть и отложить крышку в сторону.

Лоток для моющих средств

Чтобы снять эту часть устройства, ее нужно придавить пальцем на защелку, расположенную в центре. После чего лоток удастся вытянуть. После этого можно увидеть боковые болты. Их следует выкрутить крестовой отверткой.

Отсоединение проводов

Чтобы отсоединить провода, необходимо раскрутить пластиковые держатели. После чего удастся вытащить и отсоединить провода. Для этого нужно отыскать и сдавить защелки. Затем поочередно расцепить разъемы.

Как вытащить хомут

На следующем этапе следует открыть дверцу. Пружину хомута стоит поддеть. Это делают отверткой. Она расположена под резинкой барабана. Хомут стоит достать, а манжету вставить под барабан.

Крышка сервисной панели

Для съема сервисной панели стоит отжать фиксаторы, которые идут поверху. Затем поднять и слегка наклонить панель к себе. Проводки рекомендуется открепить и вытащить через особое отверстие. После чего убрать панель управления с устройства.

Манжетка

Шланги, подключенные к манжете, удастся отсоединить посредством плоской отвертки. Манжета фиксируется на баке таким же хомутом, что и на люке. Потому пружину следует поддеть. Это делают плоской отверткой. В результате удастся достать фиксирующий хомут. Затем манжету можно достать из барабана и отложить.

Отсоединение шлангов бака

Чтобы сделать бак легче, стоит отсоединить тяжелые противовесы. После чего нужно открутить винтовые крепления противовеса, расположенного сверху, и снять его. Аналогичные действия можно выполнить и для нижнего противовеса.

ТЭН

Чтобы снять ТЭН, рекомендуется открепить элементы питания и разрезать стяжку кусачками. Затем можно открутить контакты заземления.

Отсоединение всех элементов, связанных с баком

Обязательно нужно убрать все детали, прикрепленные к баку. Зажимы патрубков удается ослабить при помощи крестовой отвертки. Также следует снять винты, фиксирующие камеру отбора давления.

Статор

Эту деталь стоит снимать тоже после выкручивания винтов. Элемент рекомендуется наклонить вниз. Это поможет снять с него провода.

Амортизаторы

Эти фрагменты фиксируются на штифтах. Чтобы вытащить их, нужно надеть ключ и сжать стопорные усики. Затем деталь стоит потянуть плоскогубцами на себя. Ее рекомендуется отсоединить и опустить вниз. Затем снять передний амортизатор. Это делают посредством накидного ключа. С помощью плоскогубцев удастся достать штифт.

Бак

Для съема бака рекомендуется убрать боковые пружины, которые фиксируют этот конструктивный элемент. Плоской отверткой откинуть заглушку, приподнять и вытащить пружину из отверстия, расположенного на раме. Аккуратно опустить барабан вниз и снять пружину. Проделать аналогичные действия со второй стороны.

Заменить подшипники или купить новую стиральную машину

Вопрос актуальный с учётом того, что дёшево поменять подшипники не получится. Но ответ на него индивидуален в каждом конкретном случае.

Основной аргумент за замену – надёжность старых стиральных машин. Производители бытовой техники постоянно удешевляют её стоимость, закладывая меньший срок службы. Поэтому современные стиральные машины начинают сыпаться уже через 4 – 5 лет активной эксплуатации, а модели начала нулевых годов исправно работают по 10 – 15 лет вообще без всякого ремонта. Если у вас стиральная машина 2000 – 2010 годов выпуска из среднего или высокого ценового сегмента, то менять подшипники однозначно стоит. После ремонта СМА совершенно точно прослужит вам дольше, чем новая Indesit, Candy, Beko или другая марка за 13 000 — 15 000 рублей.

Важно также обращать внимание на масштаб поломки. К примеру, если помимо подшипников нужно менять крестовину или вообще бак в сборе, то покупка новой машинки окажется целесообразней по деньгам

Как поменять щетки?

С вероятностью в 80 % можно утверждать, что поломка коллекторного движка связана с его щетками. Срок службы щеток — около 3–5 лет. При интенсивной эксплуатации стиралки замена может потребоваться еще раньше — года через два. Именно поэтому именитая корейская фирма перешла на инверторные моторы. Это делает СМА дороже, но зато и многократно надежнее.

Поменять щетки сможет любой домашний умелец. С учетом затрат времени на демонтаж движка весь ремонтный процесс займет от силы полчаса. Вы можете пригласить мастера, но услуга обойдется вам примерно в 2500 рублей. Да за щетки придется заплатить рублей 500. Цена вопроса — 3000 рублей. Но вы можете сэкономить, заменив изношенные запчасти самостоятельно:

Отсоединив проводок с клеммой, нажимают на контакт, чтобы вытащить щетку.
Оцените степень износа элемента. Нужно менять? Тогда берите новую запчасть — ставьте на место посадки. Опустив контакт, присоедините клемму.

Некоторое время ЭД работает шумновато — пока происходит притирка новых щеток.

Схема устройства

Схемы устройства стиральных машинок LG могут немного отличаться, в зависимости от конкретной модели. Однако основные узлы располагаются у них одинаково.

Каждый прибор оснащен следующими деталями:

крышка;
передняя панель;
задняя стенка;
панель управления;
бак и барабан;
плата управления;
впускной клапан;
сливной насос;
амортизатор;
прессостат;
порошкоприемник;
ТЭН;
ремень и мотор — у машинок с инверторным двигателем ремень отсутствует;
датчики, противовесы, амортизаторы.

Кроме основной схемы стиральной машинки, в процессе ремонта может потребоваться схема платы управления. Она нужна в том случае, когда деталь работает с нарушениями и нуждается в пайке. Универсальной схемы нет, они отличаются для каждой модели бытовой техники.
