Ремонт блока управления стиральной машины самсунг (samsung): как отремонтировать блок своими руками, когда вызвать мастера?

Возможен ли ремонт элемента?

Стоит отметить, что повреждения модуля у большинства современных стиральных машин случаются редко, и зачастую это происходит по окончании срока гарантии. Многие мастера сообщают, что в некоторых случаях можно выполнить ремонт, заключающийся в замене поврежденных деталей, но это редко получается сделать, если модель машинки старая, и запчасти по отдельности на нее не продаются. Стоимость новой электронной платы зависит от производителя, ценовой политики продавца и распространенности, комплексная замена будет более рациональной и позволит продлить срок службы техники. Если выполнить процесс самостоятельно не получается, можно обратиться в сервис, где произведут демонтаж и замену запчасти.

Источник

Неполадки

Если стиральная машинка Самсунг не работает, при неисправности включается зуммер. Затем с периодичностью в 0,5 сек мигает лампочка и высвечивается код ошибки. Двигатель и связанные с ним элементы временно отключаются. Код неисправности можно прочитать в инструкции. Также можно ввести стиральную машину в режим тестирования включением кнопки «ВКЛ» с одновременным удержанием клавиш «1», «2». После нажатия «3» начинается тестирование и диагностика.

Не включается

Проверяют поэтапно несколько элементов:

наличие электропитания в сети;
целостность кабеля;
контакты управляющей платы фильтра помех;
плавкий предохранитель;
выходное напряжение силового трансформатора.

Если все работает — проблема в плате управления.

Не откачивает воду

Неисправность слива выделяется индикацией E2. Включается, если при определении дисбаланса несущая частота меньше или равна 25,3 кГц. Для сброса ошибки выключить стиральную машину и включить заново.

Для устранения проверяют наличие перегибов шланга слива, забитость фильтра, целостность двигателя сливного насоса. Если все в норме — меняют плату управления.

Нет нагрева

Ошибка E5, E6. Сообщение выскакивает при очень быстром или слишком медленном нагреве воды. Проверяют ТЭН на исправность — 20,5—21,5 Ом. Если все в порядке, то меняют плату управления.

Не набирает воду

Неисправность подачи воды сигнализирует кодом E1. Включается, если при заливе изменение несущей частоты датчика уровня менее 50 Гц, либо заданный уровень не набирается в течение 20 мин.

Проверяют, открыта ли вода, не стоит ли машинка на паузе, контакты на ЭК, работоспособность катушки, зачищают контакты реле уровня. Если все в норме — проблема в плате управления.

Износился приводной ремень

При неисправности слышен повышенный шум. Проверяют целостность и натяжение приводного ремня, удаление транспортировочного крепежа. Необходимо так же убедиться в устойчивости стирального агрегата.

Сильно гудит

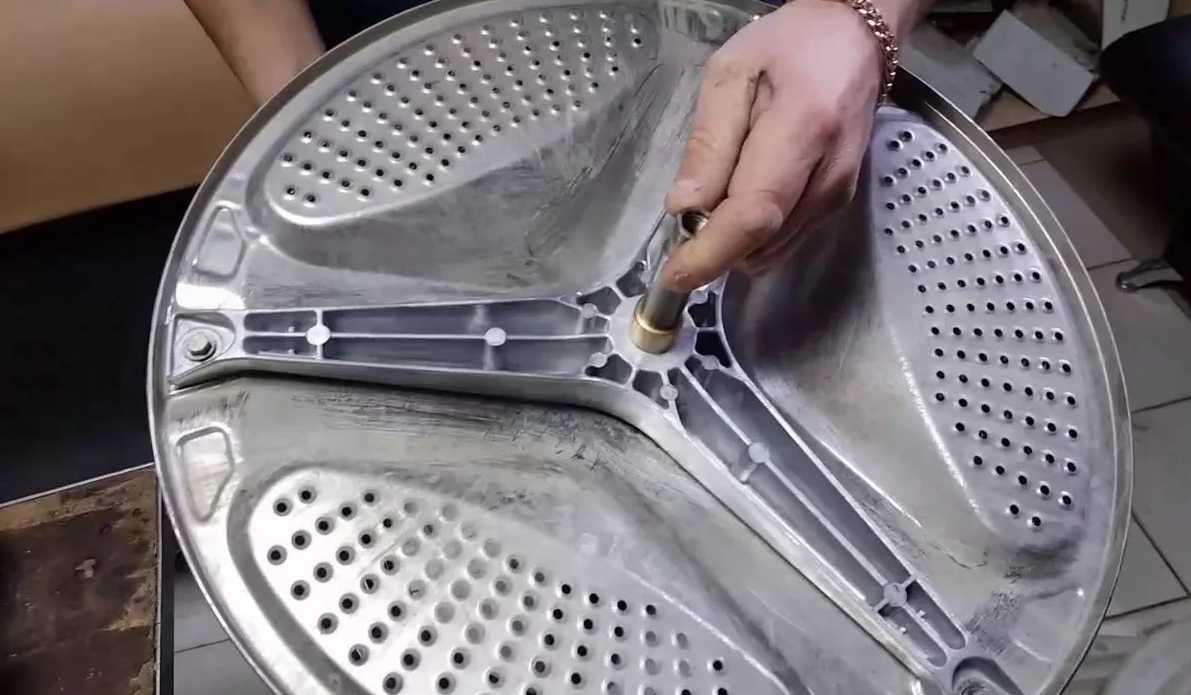

Гудение при отжиме может означать «конец» подшипников или крестовины барабана. Для идентификации ошибки руками покачайте барабан из стороны в сторону, покрутите. Гул, хруст означают неисправность подшипников. Сильный дисбаланс бака — крестовины.

Останавливается во время цикла

Самая банальная проблема — отключение подачи воды или электричества. При возобновлении машинка продолжит стирку. Следующие причины — неисправность двигателя, поломка ТЭНа.

Зависание на полоскании может быть из-за разных засоров.

Иные типовые ошибки, вызывающие остановку:

большой вес белья, неправильная укладка;
неполадки в электронике;
сработка защиты от протечек;
открыта дверца загрузочного люка.

Внимательно изучайте инструкцию, следите за исправностью проводки.

Не крутится барабан

Проверяют правильность установки и целостность ремня, наличие электропитания, целостность обмоток ротора, генератора оборотов, статора. Осматривают предохранитель. Если все работоспособно — проблема в плате управления.

Дверца не открывается

Возможно, машинка не закончила стирку и в ней осталась вода. Либо не работает замок дверки люка. Несколько решений проблемы:

подождать 3—5 мин после окончания стирки;
запустить «Отжим» или «Слив» для удаления воды, затем попробовать заново;
выключите из розетки, слейте воду аварийно.

Если дверка так и не открылась — обратитесь в сервис.

})

Сломана схема

Модуль управления выходит из строя по нескольким основным причинам:

перегорает проводка;
сгорают дорожки, семисторы во время скачка напряжения;
окисляется плата при попадании влаги;
разрывается шлейф.

В общем случае — если понятно, что проблема в схеме, то меняют или ремонтируют плату управления.

Как отремонтировать своими руками?

Перед осмотром и дальнейшим ремонтом необходимо:

отключить машинку от сети;
слить из нее всю воду;
перевести селектор программ вниз, отключив их;
отключить нагрев воды.

Мы настоятельно рекомендуем вызвать мастера или купить новый модуль «Аркадия», ни в коем случае не лезть в электронику без соответствующих знаний. Для начала проверьте кнопки. Если они не всегда срабатывают, то неисправность найдена. И убедитесь, что все реле и датчики исправны. Ремонт всегда нужно начинать с простейшего. В процессе ремонта нужно определить ряд важных положений.

Когда целесообразна замена платы

Если на модуле невооруженным глазом видны серьезные повреждения, нагар на компонентах или трещины на плате, блок управления лучше заменить. Ну или когда блок в идеальном внешнем состоянии, а причина явно в нем.

Расположение

Блок находится сразу за передней панелью, на которую нанесена маркировка положений селекторов и обозначения индикаторов. Для доступа к плате панель необходимо снять.

Демонтаж

Сначала снимите переднюю панель, обычно она крепится на потайных винтах или защелках. Далее сфотографируйте расположение всех проводов и только затем демонтируйте платы

Только осторожно, они хрупкие

Проверка компонентов

Осмотрите платы. При необходимости протрите их спиртом. Если они в идеальном внешнем состоянии – лучше обратитесь за консультацией к специалисту. Если есть перегоревшие элементы, тогда их нужно отсоединить и припаять новые. Внимательно осмотрите контакты. Не исключено, что причина именно в них. Они часто окисляются во влажной среде и перестают нормально работать.

Черный или зеленый цвета говорят о наличии окислов. Их нужно счистить умеренно острым предметом, например, отверткой или тупой стороной ножа. Для тонкой очистки воспользуйтесь ватным тампоном, смоченном в спирте. Только спирта не должно быть слишком много. Если контакты чистые, тогда дело за элементами платы. Для их проверки обязательно пригодятся мультиметр или прибор для проверки конденсаторов. Можно обойтись и обычным омметром, но проверить получится не все.

Ремонт блока управления «Аркадия»

Замена элементов на плате управления выполняется паяльником с тонким жалом или с помощью паяльной станции

В любом случае работайте осторожно, не перегревайте детали (особенно полупроводниковые) и соблюдайте технику безопасности

Если это так, его нужно осторожно счистить острым предметом (припой мягкий, для работы подойдет нож или скальпель). Затем протрите это место спиртом и, если есть возможность, покройте изоляционным лаком

Конденсаторы

Изношенные конденсаторы надуваются. Если такие есть – смело меняйте. Когда внешне они рабочие, омметром проверьте их на замыкание. Желательно воспользоваться прибором для проверки емкости, но тогда конденсаторы придется выпаивать и впаивать обратно. Если сопротивление равно нулю, деталь неисправна.

Но предварительно замкните проволокой выводы для гарантированной разрядки. Кстати, конденсаторы чаще всего выходят из строя.

И лучше качественно сфотографируйте плату перед ремонтом – для предотвращения проблем в дальнейшем.

Резисторы

Для проверки выпаивать их обычно не нужно. Тестером или омметром замерьте сопротивление. Затем сравните его с заявленным, которое можно определить по цветовой маркировке резистора. Если оно не соответствует, резистор нужно заменить. Полярности у него нет.

Тиристорный блок

У них есть разновидность – симисторы. Принципиально они не отличаются. Для проверки нужно сделать следующее.

Поставьте на мультиметре предел измерения сопротивления в 2 кОм для наибольшего напряжения на щупах.
Присоедините щупы к катоду и аноду тиристора, соблюдая полярность (катод – минус). Сопротивление должно быть бесконечным.
Перемычкой соедините анод и управляющий электрод. Сопротивление должно резко упасть.
Уберите перемычку. Если сопротивление вновь стремится к бесконечности – тиристор исправный.

Проверка состояния триггера

Для этого нужно замерить напряжение между входными контактами. Если оно меньше 12 В, то обычно прибор исправен. Для достоверности измерьте сопротивление фильтра триггера. Оно должно составлять 20 Ом.

Таким образом, простой ремонт стиральной машины можно выполнить самостоятельно. Для этого нужны простые приборы, умелые руки и вера в себя. Если сомневаетесь, то посмотрите это видео.

Источник

Обзор кодов ошибок

Речь идёт о кодах, которые появляются на приборных панелях стиральных машинок Самсунг, если что-то не так.

E Возникает при заливе воды. Значит, на протяжении 20 минут не удалось достичь необходимого уровня. Отключение и последующее включение агрегата должны исправить ошибку.
E2 – часто появляется при сливе. Причина – засорение основного фильтра. Нужна его разборка.
E3 – значит, воды слишком много. На протяжении 2 минут жидкость сливается автоматически, пользователю не нужно предпринимать никаких действий. Разборка не нужна.
E4 – говорит о слишком большом количестве вещей внутри. Лишние надо извлечь полностью.
E5 – когда нагрев воды в стиральной машинке Самсунг не работает.
E6 – проблемы с работой у элемента нагрева. Придётся провести разборку.
E7 – датчик уровень воды в баке стиральной машинки Самсунг стал неисправным.
E8 – вода нагревается не так, как должна, согласно первоначальной программе. Неполадки с ТЭНом часто приводят к подобным проблемам. Разборка понадобится с большой вероятностью.
E9 – более 4 раз были зафиксированы проблемы вроде утечки жидкости или слива.
DE. DOOR – ошибки, связанные с блокировкой. Например, из-за того, что крышка люка недостаточно хорошо закрывается. Разборка не нужна.

Если стиральная машина Самсунг установлена в помещениях с высоким уровнем влажности, со временем краска на поверхности может портиться. То же касается любых металлических деталей. В помещении тогда устанавливается осушитель, либо стиральную машинку Самсунг переустанавливают в другое место.

Влажность часто становится причиной и для неработающего дисплея. Рекомендуется при появлении проблем просушивать устройство. Если просушка не помогает – нужно только вызывать мастера для обслуживания стиральной машинки Самсунг.

Е1 – ошибка системы при заливе воды. Означает, что требуемый уровень воды при заливе не достигается в течении 20 минут. Устраняется отключением и последующим включением машины.

Е2 – ошибка при сливе. Чаще всего возникает при засорении сливного фильтра.

Е4 – слишком много вещей. Их масса не соответствует параметрам машины. Нужно извлечь лишнее.

Е5 – не работает нагрев воды.

Е6 – неисправность нагревательного элемента.

Е7 – неисправность датчика уровня воды в баке.

Е8 – нагрев воды не совпадает с выбранной программой стирки. Чаще всего по причине неполадок с ТЭН-ом.

DE, DOOR – плохая блокировка. Чаще всего – нехорошо закрытая дверца люка.

Неполадки

Не включается

Проверяют поэтапно несколько элементов:

наличие электропитания в сети;
целостность кабеля;
контакты управляющей платы фильтра помех;
плавкий предохранитель;
выходное напряжение силового трансформатора.

Если все работает — проблема в плате управления.

Не откачивает воду

Нет нагрева

Не набирает воду

Износился приводной ремень

Сильно гудит

Останавливается во время цикла

Зависание на полоскании может быть из-за разных засоров.

Иные типовые ошибки, вызывающие остановку:

большой вес белья, неправильная укладка;
неполадки в электронике;
сработка защиты от протечек;
открыта дверца загрузочного люка.

Внимательно изучайте инструкцию, следите за исправностью проводки.

Не крутится барабан

Дверца не открывается

подождать 3—5 мин после окончания стирки;
запустить «Отжим» или «Слив» для удаления воды, затем попробовать заново;
выключите из розетки, слейте воду аварийно.

Если дверка так и не открылась — обратитесь в сервис.

Сломана схема

Модуль управления выходит из строя по нескольким основным причинам:

перегорает проводка;
сгорают дорожки, семисторы во время скачка напряжения;
окисляется плата при попадании влаги;
разрывается шлейф.

В общем случае — если понятно, что проблема в схеме, то меняют или ремонтируют плату управления.

Что делать?

Если потребительские ошибки исключены, можно переходить к анализу работы узлов. Делать это лучше в такой последовательности: начать с наиболее доступных, оставляя самые сложные – на потом.

Предварительная подготовка машинки:

если в стиральной машине есть вода – ее необходимо слить (естественным путем или через аварийный слив);
отключить стиральную машину от электросети;
перекрыть подачу воды на аппарат;
выдвинуть стиральную машину таким образом, чтобы обеспечить удобный доступ к ее задней стенке;
вытащить порошкоприемник.

Нарушение слива

Если стиральная машина не сливает воду, то перейти к отжиму она не может. В этом случае необходимо постепенно перебрать все возможные неполадки, связанные со сливом.

Начать лучше с чистки сливного фильтра, так как даже если проблема не в нем, регулярное очищение этого узла, пойдет машине на пользу.

Дальше необходимо провести диагностику работы сливного насоса, проверить проходимость всех систем, связанных со сливом воды.

Приводной ремень выработал ресурс

Если приводной ремень растянулся, он не обеспечивает необходимый контакт с поверхностями. При его «проскальзывании», деталь требуется заменить, так как она не подлежит починке.

Поломка таходатчика

Таходатчик – элемент стиральной машинки, который задействован в процессе вращения барабана. Этот узел отвечает за контроль над количеством оборотов вращения двигателя.

Если он ломается – стиральная машина не производит интенсивное вращение барабана. Вследствие этого отжим или не производится или выполняется очень слабо.

Таходатчик – достаточно надежный элемент, который редко ломается.

Сбой в блоке управления

Блок управления представляет собой плату, которая соединяется с кнопками и датчиками на передней панели, а также передает сигналы на узлы стиральной машины. Расположена она в верхней части с фасадной стороны стиральной машины.

Диагностика неисправности – процесс сложный, требующий наличия специальных знаний и инструментов (паяльник, мультиметр и т.д.).

Нарушения могут быть связаны с перегоранием отдельных элементов и дорожек, нарушением контактов, а также с повреждениями шлейфа. Доверить диагностико-ремонтные работы с электроникой лучше специалисту.

Износ щеток мотора

В процессе вращения барабана при отжиме задействуется двигатель. В тех случаях, когда он искрит и не создает необходимый крутящий момент, необходимо осмотреть состояние щеток мотора. Если они недостаточно хорошо контачат с коллектором из-за износа, мастер их меняет.

Износились амортизаторы

Амортизаторы в стиральной машине нужны для гашения колебаний барабана в процессе стирки и отжима. Когда амортизаторы изнашиваются, колебания не гасятся, при этом электронные датчики не позволяют барабану раскручиваться.

В результате отжим не выполняется. При такой поломке требуется замена амортизаторов.

При износе амортизаторов, необходимо заменять сразу оба, даже если степень повреждения у одного из них незначительная.

О замене амортизаторов стиральной машины расскажет видео:

Разрушение подшипников

Износ подшипников может возникать при длительной эксплуатации стиральной машины. Сальник за это время начинает терять герметичность, из-за чего в подшипники попадает вода. Это способствует вымыванию смазки и приводит к ржавлению, а вибрация и вращение еще сильнее ухудшают ситуацию.

Повреждение электродвигателя

При невозможности стиральной машиной провести отжим, нельзя упускать вероятность такой серьезной поломки, как сгорание электродвигателя. Нарушения в работе этого узла могут быть вызваны замыканием, поломкой статора и другими обстоятельствами.

Мастер определяет степень повреждения и делает заключение о возможности ремонта оборудования. Если электродвигатель не подлежит восстановлению, его заменяют на новый.

Сломался прессостат

Прессостат – это датчик, который контролирует уровень воды. Сигнал от него об уровне воды поступает на управляющий модуль.

При нормальном сигнале, который отвечает действительному уровню жидкости, управляющий модуль после выполнения слива дает сигнал на отжим.

Но если прессостат подает неправильные сигналы, управляющий модуль не «дает добро» на отжим. Такая ситуация может быть при зависании прессостата на сигнале, означающем, что бак полон воды. Даже если на самом деле вся жидкость слита, управляющий модуль информации об этом не получает.

Мастер проводит диагностику прессостата – проверяет на засор, повреждения. После восстановления функциональности этого узла, стиральная машина начнет производить отжим.

Как проверить прессостат в стиральной машине, подскажет видео:

ТЭН

К поломке нагревателя приводит жёсткая вода, вследствие чего образуется накипь. На ТЭНе из-за постоянного нагрева она превращается в камень и повреждает поверхность. Отметим, что в регионах где мягкая вода, например, в Санкт-Петербурге и окрестностях нагреватели практически не выходят из строя. В Москве — жёсткая вода, и такая поломка злободневна.

Снятие ТЭНа

Для того чтобы продлить период эксплуатации, используйте средства для защиты от накипи: «Калгон», профессиональные преобразователи, или народные — в виде лимонной кислоты.

Неисправность проявляется двояко:

ТЭН перегорает;

происходит утечка на корпус.

В обоих случаях диагностика проводится мультиметром. Для того чтобы получить доступ к контактам необходимо снять переднюю панель. Последовательность действий по разборке смотрим здесь. Отцепляем провода. Ставим тестер на проверку сопротивления.

Сначала исследуем контакты, на которые приходит напряжение. Если между ними бесконечность, то необходима замена. Затем ставим максимальный предел.

Мнение эксперта

Работаю в сфере ремонта бытовой техники. Большой опыт в восстановлении стиральных и посудомоечных машин.

Задать вопрос

Важно! Достоверные результаты можно получить, если мультиметр измеряет до 40 МОм. Смотрим сопротивление между землёй и каждым контактом

Если будет значение отличное от нуля, то нагреватель подлежит замене. Эксплуатация с утечкой тока приведёт к неправильной работе и поломке модуля управления

Смотрим сопротивление между землёй и каждым контактом. Если будет значение отличное от нуля, то нагреватель подлежит замене. Эксплуатация с утечкой тока приведёт к неправильной работе и поломке модуля управления.

Коды ошибок стиральных машин Самсунг

Определить повреждение гораздо проще, если на панели управления расположен дисплей. В случае возникновения неисправностей на нём отображаются символы, каждый из которых соответствует определённой поломке.

Основные коды ошибок	Соответствующая неисправность
4С	Вода не заливается или заливается слишком медленно (процесс заполнения занимает более 20 мин)
4С2	Следует удостовериться, что заливной шланг подключён к трубе с холодной водой
A0,B0,C0,D0,E0	Включена диагностика стиральной машины (тестовый режим, который используется на заводе)
5С,5Е, Е2	Вода не сливается
dC	Дверца открыта
OC	Избыток воды, следует поставить машину на отжим и перезапустить её
LC,LC1	Проблемы с заливным шлангом
Ub	Не работает отжим
UC	Нет питания в сети, низкое напряжение, следует проверить подключение
3С	Не работает двигатель
НС	Превышена температура нагрева, возможно, неисправен терморегулятор
1С	Некорректно работает датчик уровня воды
DDC,ddC	Появляется, если дверца Add Door (для загрузки забытого белья) открывается без нажатия на кнопку «Пуск» или «Пауза»
DC3	Блокировка дополнительной дверцы Add Door работает некорректно
Sd	Слишком много пены
DC1	Блокировка основной дверцы сработала некорректно
ВС	Агрегат не может запустить двигатель
PoF	В процессе стирки возник перебой с электричеством
Hot	В процессе сушки температура внутри барабана превысила 700С
LE,LC,E9	Самопроизвольный слив воды из-за низко лежащего шланга или возникшей утечки

Следует учесть, что перечисленные коды неисправностей периодически видоизменяются и пополняются новыми. Поэтому перед началом ремонтных работ следует свериться со списком ошибок, указанным в инструкции.

Корпорация Samsung выпускает сегодня широкий ассортимент бытовой техники, не уступающей по качеству и надежности продукции именитых конкурентов. Особенно популярны автоматические стиральные машины (далее – АСМ), выпущенные в Южной Корее. К сожалению, со временем любое электромеханическое изделие изнашивается и ломается. Поэтому многие интересуются, можно ли выполнить ремонт стиральных машин Samsung своими руками.

Как отремонтировать электронный блок?

Если гарантийный срок истек, то ремонтировать плату управления придется за свой счет. Можно попытаться справиться своими силами, либо обратиться за помощью к специалисту. Второму варианту следует отдать предпочтение, если поломка серьезная, а знаний в особенностях устройства электроники нет.

Разборка бытового прибора

Плата управления в стиральной машине Бош находится под крышкой прибора. Производитель поместил ее в верхней части для того, чтобы она не была залита водой и не подвергалась избыточной вибрации.

Для получения доступа к модулю нужно выполнить следующие действия:

Отключить питание, выдернув вилку из розетки.
Перекрыть кран подачи воды.
Отвинтить верхнюю крышку, которая крепится на 2 саморезах. Чтобы получить к ним доступ, нужно отодвинуть машинку от стены.
Извлечь емкость для стирального порошка.
Скрутить винты, удерживающие панель управления. После этого можно получить доступ к плате.

Некоторые мастера для удобного и безопасного извлечения платы укладывают машинку на бок, на сторону порошкоприемника. Однако делать это не обязательно, можно снять модуль с прибора, находящегося в вертикальном положении.

Снятие и диагностика

Плата соединена с основными узлами стиральной машинки проводами. Чтобы в процессе обратной установки не перепутать место расположения клемм, лучше сфотографировать их правильное соединение. Затем нужно отсоединить фишки с проводами, открутить 4 болта, удерживающие модуль, и извлечь его.

Для начала плату внимательно осматривают, проверяют, не нарушена ли целостность проводов. Визуально можно выявить окисленные участки, зоны нагара, механические повреждения.

Если таковые есть, их зачищают. Затем можно переходить к сложной диагностике.

В нее входит проверка таких элементов, как:

конденсаторы;
резисторы первого и второго порядка;
реле;
диоды.

Для диагностики рабочих частей платы понадобится мультиметр. Реже вздутый конденсатор или нарушенную пайку удается обнаружить в ходе стандартного осмотра.

Особенности устранения неисправностей

Приступая к ремонту платы управления стиральной машины Бош, хорошо иметь перед глазами ее схему. Она отличается, в зависимости от модели прибора.

Особенности устранения неисправностей:

Если какие-то элементы отпаялись, их соединение с платой восстанавливают.
Вздутые конденсаторы меняют. Они отвечают за стабилизацию напряжения, поэтому часто выходят из строя при значительных скачках электроэнергии.
Прозванивают мультиметром резисторы. Если имеются отклонения от нормы, их меняют.
Если из строя вышел триггер, то осуществляют перепайку его контактов.
На тиристорном блоке напряжение не должно превышать отметку в 12 Вольт. Если значения выше, элемент нуждается в замене.

Иногда все составляющие платы исправны, но стиральная машинка не работает корректно. В таких случаях требуется перезагрузка программного обеспечения. Для получения доступа понадобится адаптер-программатор, средняя стоимость которого составляет 3000 рублей.

Проверка модуля управления стиральной машины Бош — в видео:

Как заменить деталь?

Платы управления стиральной машины Бош продаются в интернет-маркетах и в узкоспециализированных магазинах. Стоимость деталей широко варьируется. Цена зависит от сложности устройства конкретной модели. Минимальная стоимость комплектующей – около 3000 рублей. Максимальная цена составляет – 10 500 рублей.

После покупки новой платы, ее необходимо установить в стиральную машину. Сделать это несложно. Достаточно выполнить описанные выше действия по разбору техники и по снятию модуля управления в обратном порядке.

В этот момент могут пригодиться фотографии, сделанные на этапе извлечения клемм с проводами. Если неправильно подключить их, можно нарушить работоспособность не только платы, но и той смежной детали.

Проверка работоспособности

Чтобы проверить корректность работы нового или отремонтированного модуля, необходимо подключить машинку ко всем коммуникациям.

Затем следует запустить цикл стирки, не загружая в прибор белье. Рекомендуемые для проверки параметры:

программа – хлопок;
отжим – 1000 оборотов в минуту;
температура воды – 40 или 60 градусов.

Если машинка работает исправно, можно эксплуатировать ее в прежнем режиме.

Как исправить самостоятельно?

Так как ошибка на дисплее может говорить о самых разных нарушениях в работе, то рассмотреть следует все варианты. Иногда решить вопрос можно без прихода мастера.

Вначале нужно осмотреть саму дверь

При этом уделить внимание следует также уплотнительной резине. Сама манжета не может служить помехой, но если резина порвалась, отделилась и загнулась, то деталь потребует замены

Также может возникнуть проблема с мешающей закрытию дверцы манжетой, если после ремонтных работ дверцы, проведенных ранее:

она установлена неправильно;
установлена не оригинальная деталь.

После повторного ремонта и правильной установки оригинальной манжеты проблема должна уйти. В тех случаях, когда помеха – посторонний предмет, его нужно просто убрать.

Еще один вариант – попробовать провести перезапуск устройства. Для этого:

Выключить стиральную машину.
Открыть и снова закрыть дверцу.
Через 10-15 минут включить стиральную машину. Должен прозвучать характерный щелчок.
Повторить запуск. Если сбой был программный, то повторный запуск пройдет успешно.

Привести к ошибке может перегруз машинки, когда вещей очень много, и они плотно утрамбованы. Лучше будет отложить часть вещей, и повторить запуск.

Нарушена связь между управляющими модулями (АС6, АС или АЕ)

Отсутствие коммуникации между платами управления может вызвать появление на табло дисплея кодов ошибок АС6, АС или АЕ.

Неисправность модуля управления может быть вызвана разными причинами, в том числе сбоем в прошивке, выходом из строя симисторов, дорожек (микротрещины) или реле

Можно предположить, что причиной таких сигналов стали следующие погрешности:

подключение модулей было произведено неправильно;
в пайках коммуникационных соединений есть дефекты.

Возможно, что в сети произошел временный сбой. Тогда достаточно выключить прибор, а секунд через 15-20 снова его включить. Если за это время неисправность не самоустранилась, необходимо обращаться в сервисный центр, чтобы выполнить замену модуля управления.

Замена элементов на плате управления

Мы подскажем, как можно заменить некоторые элементы. Для этого вам понадобится паяльник и новая деталь.

Конденсатор. На плате управления он служит своеобразным стабилизатором. Для его замены вам нужно припаять новую деталь к положительному электроду. Чтобы узнать, где какой электрод находится, применяйте тестер.

Резистор. Чтобы проверить работу резистора, используется тестер. Резисторы 1-ого порядка должны показать результат, равный 8 Ом, и перегрузку 2А. Резисторы второго порядка показывают 3-5А, при этом показатели сопротивления зависят от частотности модуля. Если показатели не соответствуют норме, производится замена элементов – методом пайки.
Тиристорный блок. Проверить тиристорный блок можно, измерив отрицательное сопротивление. Показатели должны быть не выше 20В. Также мог перегореть фильтр блока. Выполнить его ремонт можно, зачистив катод.
Триггер. Проверка триггера заключается в измерении напряжения входных контактов. Их показатели не должны превышать 12 В. Сопротивление фильтра триггера должно составлять 20 Ом. Замена элемента проводится также методом пайки.

Пайка компонентов платы может нарушаться в результате сильных вибраций машины. Поэтому нужно следить за правильной и стабильной установкой стиралки.

Как правильно отремонтировать плату управления, знает мастер. Подумайте, прежде чем начинать самостоятельный ремонт, ведь электронный блок стоит довольно дорого. Если у вас нет навыков работы с паяльником, а показатели проверки не дают конкретных результатов – обращайтесь в сервисный центр.

Для тех, кто все-таки решился на самостоятельный ремонт, видео по теме:

Источник

Отсутствие сигнала от датчика вибрации (8С1, 8С, 8Е или 8Е1)

То, что сигналы от устройства VRT+ перестали поступать, машина фирмы Самсунг обязательно отобразит на своём дисплее кодами 8С1, 8С, 8Е или 8Е1. Все они сигнализируют о том, что с корректной работой датчика возникли проблемы.

Эта ошибка срабатывания датчика вызвана следующими причинами:

датчик вибрации стирального агрегата вышел из строя;
возникли нарушения в работе внутренней электропроводки;
сборка агрегата произведена с нарушением технических нормативов.

Проверьте контакты подключения датчика и электропроводку. Затем соберите узел и испытайте его в работе. Если проблема не устранена, то неисправен сам датчик. Его и следует менять.
