Самостоятельно чистим и ремонтируем насос на стиральной машине

Инструкция по ремонту

Стиральные машины Атлант не имеют усложненных внутренних конструкций, поэтому поменять помпу или любую другую деталь можно своими руками. Для проведения ремонта необходимо изучить все нюансы конструкции и дальнейших работ, иметь достаточно свободного времени и минимум необходимого инструментария. Чтобы поменять помпу, нет необходимости доставать все детали из прибора, снимать корпус и пр. Замена насоса производится через дно машинки, следуя определенному алгоритму:

  • обесточьте прибор. Слейте всю жидкость из бачка машинки-автомат, перекройте клапан залива;
  • постелите на пол дополнительный материал для его защиты от влаги (подойдет покрывало, плотный картон и т.д.), положите прибор на бок;

открепите панель снизу машины, открутив саморезы или ослабив прочие крепежные элементы; отсоедините насос слива от его базы

Элементы, крепящие помпу, располагаются около сливного клапана; надавите на насос от сливного клапана, осторожно потяните на себя;
открепите проводки питания от помпы; слейте жидкость, оставшуюся внутри насоса, сняв сливной парубок. Проверьте улитку на исправность

Если она полностью исправна, то закрепите ее обратно вместе с новым насосом. Чтобы отсоединить корпус насоса, выкрутите болты, крепящие помпу, затем уберите соединительные элементы. с улитки уберите скопившуюся грязь. Сторона, соприкасающаяся с новой помпой, должна быть идеально чистой; вставьте сливной насос и улитку в их основание; установите новый насос, подключите к имеющимся проводкам.

Заменить сливной насос своими руками не сложно. Главное – иметь представление о внутренних деталях машины-автомат Атлант и навыки простых ремонтных работ. Если же замена деталей данной техники вызывает массу вопросов и недопониманий, то за ремонтом лучше обратиться к специалисту. Так вы не допустите более серьезных и дорогих поломок.

Источник

Особенности конструкций стиральных машин ATLANT

Современные стиральные агрегаты ATLANT оснащены 2 видами дисплеев, а именно, сегментным или ЖК-вариантами. Самым простым сегментным дисплеем комплектуются следующие модели стиральных устройств:

  • СМА 35М102;
  • СМА 45Н82;
  • СМА 45У102;
  • СМА 50С82;
  • СМА 50С102.

Такой функциональный элемент имеет несколько режимов оповещения. Попеременно он может показывать уровень нагрева воды, скорость вращения барабана при отжимании, время до конца стирки и выполняемую операцию на данный момент. Дополнительные параметры стирки регулируются кнопками с индикацией, они тоже выводятся на экран. Стиральные устройства описываемого производителя с сегментным экраном имеют разницу в скорости работы барабана при отжимании белья, которая составляет 800-1000 оборотов в минуту.

ЖК-монитором оснащено 2 модели:

  • СМА 45У124;
  • СМА 50С124.

На таком экране отображается вся необходимая информация, а именно:

  • температура воды;
  • количество оборотов при отжиме;
  • работа дополнительных параметров;
  • время до конца стирки;
  • режим работы на данный момент.

В настройках можно выбрать один из представленных языков (русский, английский, немецкий или украинский). Необходимые параметры стирки выставляются при помощи поворотной ручки. Рядом с ней присутствуют кнопки, применяемые для включения и выключения машинки, сохранения выставленных параметров или изменения уже существующих настроек. Одним из полезных дополнений к машинкам с ЖК-монитором является наличие водного наливного шланга с защитой от протечек. Если происходит утечка воды, то стирка прекращается. Для жителей многоквартирных домов это нужное дополнение.

Модели с ЖК-монитором отличаются большей скоростью работы барабана при отжиме, тахометр настроен на частоту 1200 оборотов в минуту. Глубина машинки достигает 400 и 493 мм. При этом максимальная загрузка белья составляет 4.5 и 5 кг. В устройстве описываемых стиральных машин применяются разработки, позволяющие добиться от стирки и отжима максимально возможных результатов. Электрическое оборудование продукции фирмы ATLANT способно работать без перебоев при скачках напряжения в пределах от 170 до 255 В.

Ремонт насоса стиральной машины своими руками

Если после проверки и чистки крыльчатки проблема не устранена, значит она более серьезная и потребуется разбирать насос и производить более детальный осмотр.

При сильных нагрузках помпу защищают предохранители, которые находятся на обмотке детали и отключаются. При нормализации температуры, контакты восстанавливаются.

Для начала нужно отсоединить помпу от улитки. Вообще существует два вида крепления: просто винтами и безвинтовое (нужно только повернуть насос против часовой стрелки). На этом этапе можно узнать прокручивается ли крыльчатка на валу. В норме она должна крутиться с маленькими задержками, так называемыми скачками. Это обусловлено действием магнита, вращающегося в катушке. Если трудно поворачивается и мусора нет, тогда придется полностью разобрать деталь и посмотреть возможен ли ремонт крыльчатки насоса стиральной машины.

На корпусе моторчика есть защелка с обеих сторон, которую нужно отцепить отверткой. Это если в вашей машинке разборный моторчик, но бывают неразборные виды. На первый взгляд его невозможно разобрать, но если знать некоторые нюансы, то можно.

Поможет строительный фен, которым нужно прогреть длинную часть детали, так называемый хвостовик маленькой температурой. После нагрева хвостовика крестовина с магнитом извлекается из корпуса. Обычно грязь скапливается на магните и в месте откуда его вытащили. После чистки снимается сам магнит. Далее будет виден подшипник, который тоже очищается и смазывается. После этих процедур деталь собирается обратно. Под лопастями находится кольцо, которое должно плотно сесть на место. Возможно потребуется замена сальника.

Износ подшипников

Если в процессе работы вала, появляется биение, значит неисправны подшипники.

Из-за этого появляется трение между улиткой и крыльчаткой, что вызывает неполадки и ремонт насосов стиральной техники. Решить проблему можно путем замены подшипников. В экстренном случае, когда нет возможности купить новую деталь, а стирка ждать не может, спасет только укорочение лопасти не больше чем на 2 мм. Делается это острым ножом.

После ремонта корпус устанавливается в катушку и фиксируется. На этом устранение неполадки насоса своими силами заканчивается.

Типичные неисправности и способы их устранения

Бывают случаи, когда стиральная машина не включается. Если при нажатии кнопки включения ничего не происходит, то проверьте, включен ли провод питания в розетку. Если вилка включена, а машинка все равно не включается, нужно узнать, есть ли питание в розетке. Когда вилка включена в исправную розетку, то варианты причины такой поломки будут следующими:

  • неисправность самой вилки – ее нужно разобрать и проверить состояние контактов;
  • обрыв провода – для выяснения и устранения такой неполадки потребуется прозвонить провод;
  • неисправность в проводке машинки – для этого нужно снять верхнюю крышку и проверить состояние клемм.

Может быть такое, что дисплей загорается, а машинка не начинает работу. Тогда неисправности могут быть следующие:

  • неисправность выбора режимов;
  • неплотное закрывание двери, не закрывается замок – необходимо также проверить уплотнительную резинку вокруг;
  • в машину не подается вода – проверьте, не перекрыт ли кран на подачу.

Еще одна проблема – в барабан стиральной машины не подается вода. Для начала проверьте, открыт ли подающий кран. Далее нужно убедиться, что шланг подачи воды не пережат и не засорен. При необходимости его нужно снять и промыть. Сняв шланг, посмотрите на состояние фильтра – он может быть засорен, в этом случае нужно его почистить:

  • перекройте кран подачи воды;
  • отсоедините шланг;
  • извлеките фильтр из посадочного места;
  • промойте фильтр и соберите все в обратной последовательности.

В случае выхода из строя самого клапана, его нужно заменить на новый. Это можно сделать самостоятельно. Для этого потребуется только открутить 2 самореза и снять шланг. Иногда в машинках ATLANT плохо отжимается белье. Доставая из барабана вещи, вы понимаете, что они слишком мокрые. Это может означать, что вышел из строя двигатель или на нем окислились контакты. Поломка схемы управления тоже может вызвать такую неисправность.

Бывает, что вода не сливается из бака. Причиной такой неисправности может служить сливной насос или «помпа». Она может не работать, на нее может не приходить питание из-за поломки платы управления или сливной шланг засорился за годы эксплуатации. Пользователя может напугать, если машинка сильно вибрирует при отжиме, прыгает, издает скрипящие звуки. Все это указывает на необходимость замены подшипников барабана.

При выставлении любой температуры может идти только холодная вода. Такая проблема заключается в ТЭНе – он не работает и не греет воду. Решением данной проблемы может быть только замена нагревательного элемента на новый. В некоторых случаях такая неисправность может быть вызвана неполадками термодатчика или контролера, отвечающего за нагрев воды.

Случается и течь в машинке. Для начала необходимо определить место, откуда течет вода. Это может быть шланг подачи жидкости с порошком в бак. В этом случае течь возникла из-за того, что за годы внутри шланга скопились большие отложения порошка – необходимо просто заменить его. Течь может возникнуть и снизу машинки в районе люка с фильтром. Это может свидетельствовать о том, что уплотнительная резинка стоит неплотно или она лопнула.

Неправильную работу датчика уровня воды (прессостат) можно увидеть во время набора или слива воды.

Часто владельцы стиральных машин сталкиваются с тем, что в технике засорился фильтр на слив воды. Со временем в фильтрующей детали сливной воды накапливается большое количество грязи, и вода просто перестает уходить. Это может привести к полной остановке работы машинки. Процедура решения проблемы очень проста, с ней справится каждый. Необходимо:

  • выкрутить специальный держатель фильтра в нижней части машинки;
  • почистить и промыть фильтр и установить его назад.

В этом случае помпа при сливе не будет испытывать трудностей в работе и проработает без поломок намного дольше.

Вызов мастера

При невозможности справиться с засором или поломкой Атланта своими силами, рекомендуется вызвать мастера из профильной компании по ремонту стиральных машин. Такие фирмы достаточно широко представлены в каждом регионе, и их не сложно найти в интернете.

Из всего многообразия лучше выбирать те, которые работают на рынке годами, и ответственно относятся к поддержанию своей репутации. Стоимость оплаты труда мастера зависит от сложности ситуации.

В среднем по столице расценки такие:

  • замена шланга слива – от 1300 руб.;
  • замена сливного фильтра – от 1400 руб.;
  • чистка сливного фильтра – от 1100 руб.;
  • замена сливного насоса – от 1700 руб.;
  • поиск засора в тракте слива и его устранение – от 1200 руб.;
  • ремонт платы управления – от 2500 руб.;
  • извлечение постороннего предмета – от 1400 руб.;
  • замена патрубка – от 1600 руб.;
  • замена жгута проводки – от 1600 руб.

Детали на замену оплачиваются заказчиком отдельно.

Принцип работы насоса, его применение и расположение

В момент эксплуатации стиральной машинки вода подается внутрь устройства под давлением, то есть забор происходит автоматически, как только выбраны необходимые программы и нажата кнопка «СТАРТ». Далее процесс происходит по следующему сценарию:

  • клапан электромагнитный приводится в открытое положение;
  • прессостат (датчик для контроля уровня жидкости в баке) отмеряет нужный объем воды;
  • путь жидкости пролегает через отсеки, где располагаются необходимые средства для стирки (стиральный порошок), вода смешивается с ними, и таким образом в растворенном виде попадают в бак;
  • находящаяся под давлением жидкость, поступает в нужном объеме в камеру, где заложено белье.

Во время процесса и завершении стирки в дело вступает водяной насос (помпа). Именно он производит слив и откачку грязной отработанной жидкости после завершения стирки или лишней воды после полоскания. Помпа участвует практически во всех режимах стирки!

Как только на насос подается сигнал от электронного модуля, отработанная вода за счет крыльчатки устройства начнет откачиваться в канализацию. Путь прохождения жидкости происходит следующим образом:

Вода поступает через резиновый патрубок, который соединен с баком и улиткой при помощи специальных хомутов, далее жидкость поступает в помпу через специальный фильтр расположенный в улитке, он защищает крыльчатку насоса от попадания мусора, во избежания заклинивания крыльчатки. Далее жидкость выходит наружу через сливной шланг, который соединен к улитке. Грязная жидкая фаза откачивается до тех пор, пока полностью не откачает отработанную жидкость с бака стиральной машины.

Во время стирки вода уже находится в нижней части агрегата, именно поэтому конец сливного шланга нужно крепить выше сливной помпы, так как если этого не соблюсти, вода с машинки начнет стекать самотеком. Сливной шланг должен быть установлен не ниже 80 см по всей своей длине!

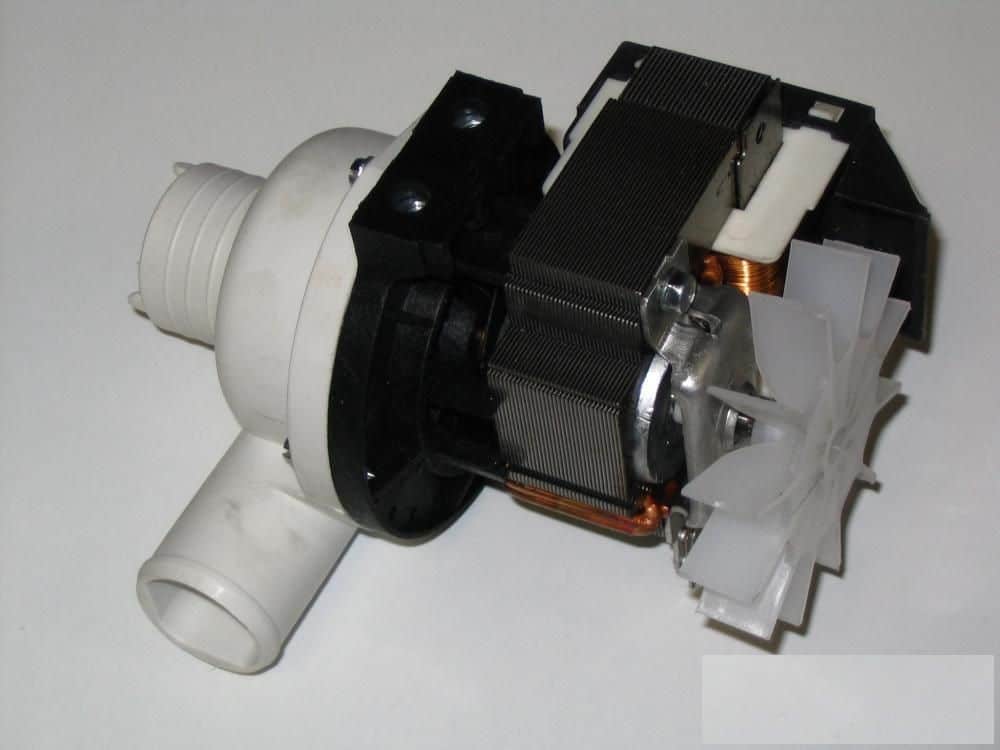

Сливной электронасос располагается в нижней части агрегата под баком. Он прикреплен к пластмассовой улитке обычно с помощью трех винтов, а улитка в свою очередь крепиться к корпусу агрегата с лицевой стороны. Такое расположение удобно для быстрого доступа к ней, если например понадобиться почистить ее от мусора или слить жидкость с системы.

В машинках для стирки применяются два вида помп:

циркуляционный вид помпы применяется в паре с обычным насосом, их применяют в новых моделях машин премиум класса типа Индезит, Аристон и тд. Данный вариант подает воду непосредственно в зону стирки и циркулирует по всей системе, что улучшает эффективность стирки.

машинки из более бюджетного типа или не нового поколения как например пузырьковая машинка Daewoo (Деу) оснащены простой помпой например фирмы Askoll, которая просто сливает отработанную жидкость в канализацию.

Ремонт сливного насоса стиральной машины, как правило, не проводится, скорее всего, предстоит замена запчастей в таких устройствах. То есть придется полностью менять сломанную помпу на новую.

ВНИМАНИЕ! Можно и самостоятельно, осмотреть устройство на наличие засора или поломки насоса. Но при осмотре внутреннего механизма необходимо сначала обесточить технику от электричества

Специальным прибором например мультимметром проверить контакты, идущие на помпу, и убедиться в отсутствии напряжения, и только тогда продолжать работу

Все эти меры предосторожности необходимы, потому что работа производится вблизи открытого источника воды

Как заменить насос в стиральной машине

При длительной эксплуатации стиральной машины может выйти из строя помпа, которая откачивает воду из бака. Если это произошло в процессе стирки, на дисплей выводится соответствующий код ошибки (в зависимости от модели). Это означает, что требуется замена насоса в стиральной машине.

Прежде чем помпа окончательно выйдет из строя, при сливе она издает скрип или потрескивание и плохо откачивает воду. При появлении посторонних шумов, не затягивайте с ремонтом. Когда устройство заклинит при стирке, заменить насос в наполненной водой машине будет значительно сложнее.

В различных моделях доступ к откачивающему устройству происходит с определенной стороны. Рассмотрим особенности замены помпы в самых популярных моделях.

Замена без разборки корпуса

В стиральных машинах Самсунг, Индезит, LG, Whirlpool, Ardo, Ariston, добраться до помпы можно через нижнюю часть корпуса. Благодаря съемной крышке обеспечивается удобный доступ к внутренним деталям. Рассмотрим, как быстро снять насос в стиральной машине этих производителей:

Прежде, чем приступить к работе, перекройте воду и обесточьте машинку

Эти меры предосторожности никогда не помешают

  • Чтобы добраться до помпы, машинку достаточно положить набок. Не забудьте предварительно застелить пол.
  • После этого снимите нижнюю крышку: она держится на болтах или защелках.
  • Отключите провода, подающие питание на помпу: для этого необходимо разъединить контакты на защелках.
  • Насос к корпусу машинки крепится винтами: откручиваем их и освобождаем устройство.
  • Подготовьте вместительную емкость для слива воды из бака.
  • Следующий шаг – ослабьте зажимы и снимите патрубки, после чего слейте воду в подготовленную емкость.
  • Помпу нужно достать из корпуса машинки.

Насос зафиксирован на улитке (конструкции с патрубками) при помощи винтовых зажимов или защелок. Также встречается комбинированный способ. Улитку нужно предварительно промыть водой и очистить, и только после этого одеть и зафиксировать новую помпу.

Чтобы исключить протекание, используйте силиконовый герметик в процессе одевания патрубков.

Теперь остается собрать все в обратной последовательности: подключить разъем электропитания, установить улитку на место, одеть крышку и установить машинку.

Замена с частичной разборкой корпуса

Теперь рассмотрим, как заменить насос у Zanussi, Electrolux. В этих моделях доступ к помпе производится через снимающуюся заднюю крышку. Чтобы убрать ее, нужно:

  • Снять сливной шланг с фиксаторов и вылить всю воду с машинки.
  • Выкрутить винты и освободить верхнюю, а потом заднюю крышку.

Теперь нужно добраться до откачивающего устройства и отключить питающие провода, а также ослабить, а затем снять хомуты и патрубки. После того, как вы это сделаете, доходит очередь до демонтажа улитки и старого насоса, а затем – установки нового откачивающего агрегата. Как и в предыдущем случае, все ставится на место в обратной последовательности.

В устройствах Bosch, AEG, Hansa, Siemens, доступ к насосу можно получить, только сняв переднюю часть корпуса. Это осложняется тем, что здесь расположено окно загрузки с резиновой манжетой и требуется снимать электронную панель управления. Самостоятельно делать это не рекомендуется: можно повредить электронику или манжету. Поэтому лучше вызвать мастера из сервисного центра.

Мы рассмотрели, как производится замена насоса в стиральной машине в устройствах разных брендов. В некоторых из них это легко делается своими руками, а для ремонта других, лучше обратиться в сервисный центр.

Не причините технике вред

Разобраться с включением стиральной машинки Атлант под силу каждому – все просто и интуитивно понятно. Главное, при эксплуатации техники не пренебрегать базовыми правилами по использованию и уходу. Ответственный подход поможет сохранить вещи в целостности и продлить срок службы автомата.

Речь идет о следующих рекомендациях:

  • следить за нормами загрузки барабана (у каждой модели Атлант есть как минимальный вес, так и максимальный);
  • после окончания стирки протереть барабан автомата, оставить дверцу и порошкоприемник открытыми (свободное кондиционирование воздуха исключит появление плесени);
  • не складировать на верхней крышке стиралки тяжелые предметы;
  • не менять настройки цикла после того, как машинка уже начала стирать (резкие перемены приведут к сбою);
  • добавлять смягчители, если вода слишком жесткая;
  • покупать качественные моющие средства;
  • одеть на ножки автомата специальные антивибрационные насадки.

Зная основные правила и рекомендации, можно без труда запустить первую и последующие стирки на Атланте. Главное, не забывать об инструкции и при подозрениях на поломку обращаться в сервисный центр.

Интересное:

  • Где находятся транспортные болты стиральной машины Занусси?
  • Включение стиральной машины Gorenje
  • Отзывы о стиральных машинах Атлант
  • Первый запуск стиральной машины Беко
  • Как снять транспортировочные болты на стиральной…
  • Первый запуск стиральной машины без белья

Комментарии читателей

Поделитесь своим мнением — оставьте комментарий

Блок управления или модуль

Как уже выше было отмечено, провести ремонт стиральных машин «Атлант» своими руками невозможно без ясного представления, как работают основные ее агрегаты. Блок управления представляет собой панель, внутри которой располагается плата с набором различных электронных деталей. На самой панели располагаются ручки либо кнопки, задающие режим стирки. За их распознавание отвечает как раз плата. В ходе самого процесса она руководит всеми частями стиральной машины в соответствии с заданным режимом работы. Включение/отключение подачи воды, ее нагрев, подключение барабана, срабатывание помпы и прочее – все это входит в обязанности блока управления бытовой техники. Когда же может потребоваться ремонт модуля стиральной машины «Атлант»?

Каждый параметр отслеживается разными датчиками, информацию от которых обрабатывает микропроцессор, установленный на плате

Вся система управления устроена довольно-таки сложно, тем не менее именно она является самой важной частью любой современной стиральной машины типа автомат

Среди датчиков можно отметить:

  • Сенсор уровня воды – согласно его информации производится включение и отключение подачи воды.
  • Датчик температуры – обычно находится ниже расположения бака, отвечает за включение и отключение нагрева воды.
  • Таходатчик – как тахометр в автомобиле, замеряет скорость вращения барабана.
  • Реле времени – необходимо для отслеживания различных этапов временных промежутков.

Все они объединены с платой посредством проводов, а на некоторых участках цепи установлены реле.

Ликвидируем проблемы

Разбираем барабан

Бак в стиральной машинке состоит из 2-х половинок. Одни баки скреплены между собой, а другие спаяны.

Чтобы разъединить бак, нужно всего лишь выкрутить болты крепления.

На этом этапе становится доступен сальник и если он подлежит замене, то можно с помощью отвертки или пассатижей достать его.

С подшипником сложнее. Его придется выбивать с помощью металлической трубки и молотка. Думаю, говорить об аккуратности смысла нет, и так понятно.

Также можно заменить крестовину, опять же, по необходимости.

Важно! Перед заменой новой детали на старую, место установки обрабатывается смазкой. При не разборном баке выполнить ремонт самостоятельно труднее, возможно понадобится помощь профессионала

При не разборном баке выполнить ремонт самостоятельно труднее, возможно понадобится помощь профессионала.

Меняем подшипник

В каких случаях нужна замена детали и как снять подшипник с барабана стиральной машинки?

Например, если образовалась лужа под машинкой и при работе идет сильный гул и вибрация. Почему это произошло? Большая вероятность, что на подшипник попала вода и вывела его из строя. Вообще срок службы этой детали не маленький от 7 до 11 лет, но иногда случается неприятность и приходится раньше времени произвести замену.

Устраняем неисправность амортизаторов

Амортизаторы отвечают за плавную работу барабана во время стирки и отжима. Не должно быть стуков.

Как проверить их на исправность?

Просто. Открывайте люк машины, и тяните барабан на себя. Теперь отпустите. Что произошло?

Если барабан, как качели, мотается из стороны в сторону и не встает на место – верный признак потребности в замене детали. Причем замена амортизатора должна производится попарно.

Для этого не придется разбирать машину, как в случае с подшипниками, но правда только в моделях LG, Веко, Ardo. Достаточно со стороны дна, открутить крепеж и поменять детали. А с остальными моделями придется повозиться.

  • – Убирается верхняя крышка и вынимается дозатор.
  • – Отсоединяется блок управления.
  • – Снимается уплотнительная резинка с хомутом.
  • – Убирается передняя часть корпуса машины.
  • – Меняются детали.

Извлекаем посторонний предмет

Что значит посторонний предмет? Это могут быть:

  • монеты, даже стразы,
  • пуговицы и другие детали одежды.

Если не достать и не освободить барабан от этих вещей, последствия могут быть печальными, вплоть до его заклинивания и поломки.

Какие еще проблемы можно решить самостоятельно?

Меняем манжету

Причин выхода из строя манжеты – много. Это может быть: износ из-за длительного срока эксплуатации, из-за плесени, из-за трещин и разрывов, из-за известкового налета и т.д.

Если под машинкой остается вода после стирки – проверяйте манжету. Ведь это дело опасное. Может замкнуть электросеть или машинка может полностью выйти из строя.

Что нужно для замены манжеты и как снять резину с барабана стиральной машины?

Во-первых, нужна новая манжета, которая на 100 процентов должна соответствовать старой, иначе возможно неполное прилегание.

Чтобы произвести замену старой резинки на новую, нужно:

  • Снять переднюю панель машины, убрать отсек для порошка, убрать переднюю часть машины.
  • Отсоединить манжету.В обычном варианте манжета прикручена к баку двумя металическими хомутами. Нужно просто поддеть пружинку хомута и потянуть.
  • После того, как первый хомут снят, можно убрать верх резинки, на которой в казано правильное расположении ее в баке. Манжета без проблем освободится и достанется после снятия второго хомута.
  • При установке новой резинки, ориентиром послужат отметки на ободке люка.
  • Перед установкой необходимо провести очистительные работы ободка люка хотя бы просто мыльным раствором.
  • Манжет натягивается на люк. Если натягивается верх, то придерживается нижняя часть; если низ, то наоборот.
  • Далее все детали собираются в обратной последовательности.

Осталось проверить выполненную работу, запустив стирку без белья. Если течи нет, все прошло успешно и вы справились!

https://youtube.com/watch?v=k43iekwVrTM

ТОП магазинов стиральных машин и бытовой техники:
  • mvideo.ru/- магазин бытовой техники, большой каталог стиральных машин
  • holodilnik.ru – Недорогой магазин бытовой техники.
  • techport.ru — выгодный современный интернет магазин бытовой техники
  • citilink.ru — современный интернет магазин бытовой техники и электроники, дешевле офлайн магазинов!
  • ru.aliexpress.com— запчасти для стиральных машин

Решение проблемы

Проверяя постепенно все узлы Атланта, которые задействованы в системе слива воды, можно определить место, которое нуждается в повышенном внимании – прочистке или ремонте.

Засорилась канализация

Проблема с канализацией – ситуация нередкая. В этом случае аппарат просто не в состоянии вывести воду.

Определить проблему можно просто – вытащить конец сливного шланга, который заведен в канализацию, и перебросить его в ванну или в раковину.

Если вода потекла, то причина проблемы – засор системы стоков самой квартиры. Решение проблемы – вызов сантехника или прочистка канализации своими силами.

Ошибка пользователя

Стиральная машина Атлант позволяет устанавливать режимы стирки без слива. Если были выбраны именно такие настройки, то оставшаяся после отработки цикла вода в баке – нормальная ситуация.

Проверить, так ли это, можно выбрав «слив». Если вода стала уходить, то дополнительного вмешательства ситуация не требует.

Перегиб/передавливание шланга слива

Еще одна возможная проблема, в которой виноват сам пользователь, это небрежное отношение к подводу коммуникаций. Шланг слива в стиральной машине Атлант достаточно прочный, но если его нечаянно сильно перегнули или сдавили, придвигая мебель, возможно нарушение проходимости. Необходимо проверить состояние шланга по всей его длине: от аппарата до врезки в канализацию.

Если есть места перегиба и сдавливания, это необходимо исправить. При видимых повреждениях, возможно, шланг придется даже заменить на новый. Ремонту деталь не подлежит.

Забился сливной фильтр

Фильтр системы слива – узел, который следует чистить регулярно. Он предназначен для вылавливания из отработанной воды мелкого мусора, случайно попавшего в барабан и дальше в бак – обрывков ниток, оторвавшихся пуговиц, монет, скрепок и т.д. Доступ к нему осуществляется со стороны фасадной части стиральной машины Атлант внизу.

Для прочистки нужно открыть дверцу. Фильтр – это чисто механический узел, который не имеет контакта с электрической цепью. Для прочистки его аккуратно проворачивают влево.

Если в барабане оставалась не слитая вода, то она начнет поступать прямо на пол под стиральной машиной. Чтобы не было потопа, заранее нужно подготовить тряпки и невысокие емкости для сбора вытекающей жидкости.

Забитый мусором фильтр может быть одной из причин отсутствия слива. Но если после его выкручивания вода не потекла, речь уже может идти о более серьезном засоре.

Как провести чистку фильтра в Атланте, подскажет видео:

Засор помпы, патрубка

После того как был прочищен сливной фильтр Атланта, следует перейти к чистке патрубка и помпы. Если мелкая (и не совсем мелкая) взвесь не задержалась в фильтре, она может собраться в помпе. И даже заблокировать пропуск воды. Для прочистки помпы и патрубка стиральную машину частично разбирают.

Неисправность насоса

При перегорании помпы, которая должна прогонять через себя воду, направляя ее в канализацию, слив не происходит. Другая вероятная поломка – пришедшая в негодность крыльчатка, лопасти которой должны вращаться при прохождении воды. Если деталь сломана, ее заменяют на новую.

Поломка управляющего модуля

Модуль управления – «мозг» стиральной машины Атлант. При перегорании отдельных элементов возможны сбои именно с теми узлами, которые с ними связаны, в том числе система слива. При перегорании нарушается проход импульсов.

Такая ситуация требует частичного разбора и снятия блока для диагностики и ремонта. В редких случаях может потребоваться его замена.

Ремонт модуля управления – на видео:

Выход из строя датчика уровня воды

При выходе из строя датчик уровня воды Атланта может посылать на управляющий модуль недостоверную информацию или не посылать никакую информацию. Это приводит к тому, что с управляющего модуля не поступает команда на слив, и вода остается в баке.

Нарушения проводки

Если имеется обрыв или плохой контакт в проводке, которая объединяет узлы, участвующие в процессе слива отработанной воды из стиральной машины, сигналы могут не проходить или проходить не всегда.

В последнем случае ситуация становится не стабильной, и сбой возникает время от времени. Решение проблемы – анализ состояния проводки и проведение ремонта.

Как правильно разобрать насос стиральной машины

Помпа в стиральной машине отвечает за закачку воды для стирки и за откачку ее из бака после окончания цикла. Обычно смена воды проводится перед полосканием и после. Но что делать, если вода остается в баке, а машина издает жужжание? Тогда нужно знать, как разобрать и проверить насос стиральной машины.

В статье мы расскажем, как достать помпу из корпуса СМ, разобрать, очистить и проверить на исправность.

Устройство и виды насосов в стиральной машине

Устройство сливного насоса простое. Он состоит из крыльчатки, статора и ротора на постоянном магните. Ротор может вращаться в любую сторону, поэтому, когда крыльчатку блокирует посторонний предмет, он может делать рывки то в одну, то в другую сторону.

Есть два типа насоса в стиральных машинах:

  • Циркуляционный тип насоса для подачи воды во время стирки и полоскания. Такой вид помпы устанавливается на дорогих стиралках типа «Сименс», «Бош» и «Ханса».
  • Сливной откачивающий насос. Откачивает отработанную воду из бака. Также насос удаляет воду из бака после отжима. Характеристики помпы таковы: мощность от 20 до 30 Вт, производительность 20 литров в минуту.

Где находится насос в стиральной машине? Точное месторасположение зависит от марки СМА. В моделях Whirlpool, Samsung (Самсунг), Ariston, Beko, LG, «Индезит», до помпы можно удобно добраться через днище, что не требует дополнительной разборки.

В машинах-автомат «Электролюкс» и Zanussi достаточно снять заднюю панель. А в марках СМА AEG, Bosch и Siemens придется полностью разбирать переднюю панель.

Признаки и причины неисправности

Перед тем, как разбирать водяной насос, обратите внимание на основные признаки неполадки:

  • При заливе и сливе воды машина сильно гудит и жужжит.
  • Стиралка не реагирует на установленные программы.
  • В барабан поступает недостаточное количество воды.
  • В барабане остается вода после стирки.
  • Включен режим слива, но вода уходит очень медленно.

Сразу нужно исключить возможные причины неисправности, такие как:

  1. Засор в сливном фильтре или шланге.
  2. Неполадки с электроникой. Если нарушились контакты, идущие от платы управления к насосу, то помпа не получает сигнала о начале работы.

Также причиной того, что дренажный насос плохо справляется со своей работой, может быть заклинивание крыльчатки. Зачастую, когда крыльчатка вращается, на нее наматываются нитки или волосы. В результате ее заклинивает, откачка воды прекращается.

Что можно сделать для проверки

Проверить сливную систему несложно. Начинать нужно со сливного фильтра, который служит своеобразной пробкой насоса. Для этого не придется ничего разбирать. Поступите так:

  • Перекройте кран подачи воды.
  • Подготовьте плоскую емкость.
  • Плоской отверткой разожмите защелки на дверце, которая закрывает дренажный фильтр. Он расположен внизу под передней панелью.
  • Выкрутите фильтр, слейте воду и осмотрите его на засор.
  • Чтобы проверить крыльчатку, посветите фонариком в отверстие фильтра.
  • Осмотрите крыльчатку, нет ли на ней инородных предметов. Также посмотрите, крутится ли она при работе. Если все в порядке, установите на место фильтр.

Подготовка к работе и разборке

Для ремонта или замены насоса откачки воды подготовьте все необходимое.

Комплектующие:

  • Новая помпа, которая подходит для вашей модели стиральной машины. Перед походом в магазин можно снять старую деталь и показать продавцу. Он предложит подходящую замену. Если вы решили купить комплектующие в интернете, на помпе указывается индивидуальный номер, по которому стоит ориентироваться.
  • Резиновые прокладки.
  • Крыльчатка (в случае неисправности).
  • Шкив и ось.
  • Датчики и контакты для насоса.

Инструменты:

  • Крестовая отвертка.
  • Нож.
  • Мультиметр.

Инструкция по разборке насоса

После того, как вы вытащили помпу для разбора и осмотрели крыльчатку, проверьте состояние резиновых прокладок. Если на их поверхности присутствует отработка – заменяйте их тут же.

Чтобы разобрать, нужно снять крышку насоса повышения давления. Поступите так:

  • Сразу рассмотрим, как снять и поставить крыльчатку, если она сломалась.
  • Сначала снимается улитка помпы – нужно выкрутить винты.
  • Отметьте расположение мотора по отношению к улитке и снимите его вместе с крыльчаткой.
  • Теперь острым ножом обрежьте лопасти крыльчатки и установите все в обратном порядке.

Во время сборки можно использовать специальную смазку для помпы.

Чтобы проверить обмотку помпы на исправность, воспользуйтесь мультиметром. Как прозвонить обмотку? Прикладывайте щупы мультиметра к обмотке, замеряя сопротивление. Если обмотка неисправна, то ремонту деталь не подлежит. Нужна полная замена.

Вам помогла статья?

Да Нет

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Услуга всем хозяйкам
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
